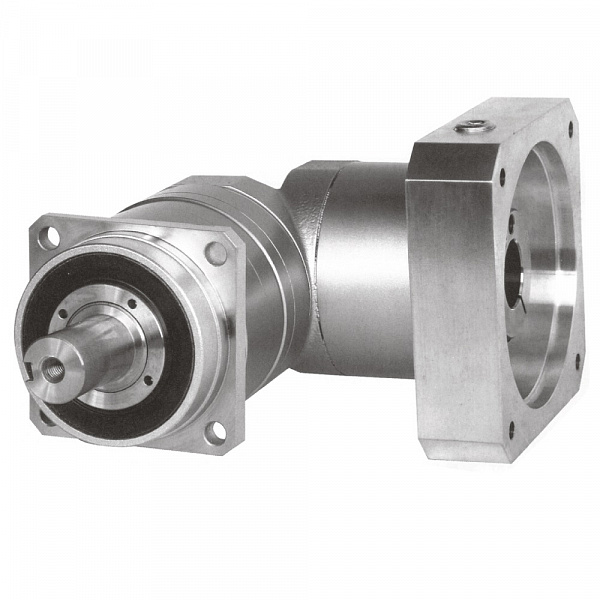

EPES-060 Планетарный редуктор EED

Цену уточняйте у менеджера

Особенности

Снижение необходимого свободного места.
Угловая конструкция, использующая коническую шестеренчатую передачу позволяет расположить двигатель под углом 90^о к оси выходного вала.
Соединение типа адаптер-втулка на входе редуктора позволяет использовать с большим количеством серводвигателей.
Применение в конструкции игольчатых роликовых подшипников без сепаратора удалось получить высокий крутящий момент
Использование высоковязкой смазки редуктора исключает применение технического обслуживания редуктора.
Смазка заправляется единожды на весь срок службы исключая протечку и позволяет функционировать устройству в любом монтажном положении.

Товар не в наличии

Линейка номиналов

EPES-060 EPES-075 EPES-100 EPES-140 EPES-180 EPES-210 EPES-240

Расшифровка номенклатуры
Габаритные размеры

EP E S 060 7 K 6 19HB16

EP - Серия прецизионных планетарных редукторов EED
E - Серия прямоугольных валов
S - Наименование серии EPES
060 - Размер фланца (060, 075, 100, 140, 180, 210, 240)
7 - Передаточное число
- Одноступенчатый: 3, 4, 5, 6, 7, 8, 9, 10
- Двухступенчатый: 15, 16, 20, 25, 28, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100
K - Выходной вал
- K вал со шпонкой
- S гладкий вал
8 - Люфт
- Одноступенчатый: 6 угловых минут
- Двухступенчатый: 9 угловых минут
19HB16 - Код сборки

			*1	*2	*3	*4	*5	*6	*7
Размер вых. фланца	Кол-во ступеней	i	Ном. выходной крутящий момент	Макс. выходной крутящий момент	Момент аварийной остановки	Ном. входные обороты	Макс. входные обороты	Допустимая радиальная нагрузка	Допустимая аксиальная нагрузка
Размер вых. фланца	Кол-во ступеней	i	[Нм]	[Нм]	[Нм]	(об/мин]	[об/мин]	[Н]	[Н]
060	1	3	12	24	50	3000	6000	1700	2300
		4	16	32	65	3000	6000	1900	2500
		5	22	40	80	3000	6000	2000	2700
		6	24	45	90	3000	6000	2100	2700
		7	24	45	90	3000	6000	2200	2700
		8	24	45	90	3000	6000	2300	2700
		9	16	32	65	3000	6000	2400	2700
		10	16	32	65	3000	6000	2400	2700
	2	15	16	32	65	3000	6000	2800	2700
		16	24	45	90	3000	6000	2800	2700
		20	24	45	90	3000	6000	3000	2700
		25	24	45	90	3000	6000	3000	2700
		28	24	45	90	3000	6000	3000	2700
		30	16	32	65	3000	6000	3000	2700
		35	24	45	90	3000	6000	3000	2700
		40	24	45	90	3000	6000	3000	2700
		45	16	32	65	3000	6000	3000	2700
		50	24	45	90	3000	6000	3000	2700
		60	24	45	90	3000	6000	3000	2700
		70	24	45	90	3000	6000	3000	2700
		80	24	45	90	3000	6000	3000	2700
		90	16	32	65	3000	6000	3000	2700
		100	16	32	65	3000	6000	3000	2700

*1 – При номинальных входных оборотах срок службы составляет 20 000 часов

*2 – Максимальный момент при пуске и остановке

*3 – Максимальный момент при ударной нагрузке (до 1000 раз)

*4 – Максимальное среднее количество входящих оборотов

*5 – Максимальное кратковременное количество входящих оборотов

*6 – При этой радиальной нагрузке и номинальных входящих оборотах срок службы составляет 20 000 часов (при приложении силы к центру выходного вала и отсутствии аксиальной нагрузки)

*7 - При этой аксиальной нагрузке и номинальных входящих оборотах срок службы составляет 20 000 часов (при приложении силы к выходному подшипнику и отсутствии радиальной нагрузки)

			*8	*9	*10
Размер вых. фланца	Кол-во ступеней	i	Макс. радиальная нагрузка	Макс. аксиальная нагрузка	Вес	Момент инерции (≤ Ø8мм)	Момент инерции (≤ Ø14мм)	Момент инерции (≤ Ø19мм)
Размер вых. фланца	Кол-во ступеней	i	[Н]	[Н]	[кг]	[кгсм2]	[кгсм2]	[кгсм2]
060	1	3	3000	2700	2.0	0.320	0.395	0.584
		4	3000	2700		0.271	0.346	0.535
		5	3000	2700		0.251	0.326	0.516
		6	3000	2700		0.242	0.317	0.506
		7	3000	2700		0.235	0.310	0.500
		8	3000	2700		0.232	0.307	0.496
		9	3000	2700		0.229	0.304	0.494
		10	3000	2700		0.228	0.303	0.492
	2	15	3000	2700	1.8	0.074	0.118	/
		16	3000	2700		0.079	0.124	/
		20	3000	2700		0.072	0.116	/
		25	3000	2700		0.071	0.115	/
		28	3000	2700		0.077	0.122	/
		30	3000	2700		0.062	0.106	/
		35	3000	2700		0.070	0.115	/
		40	3000	2700		0.061	0.106	/
		45	3000	2700		0.070	0.115	/
		50	3000	2700		0.061	0.106	/
		60	3000	2700		0.061	0.106	/
		70	3000	2700		0.061	0.106	/
		80	3000	2700		0.061	0.105	/
		90	3000	2700		0.061	0.105	/
		100	3000	2700		0.061	0.105	/

*8 – Максимальная радиальная нагрузка, которую может выдержать редуктор

*9 - Максимальная аксиальная нагрузка, которую может выдержать редуктор

*10 – Вес изделия может незначительно различаться от изделия к изделию

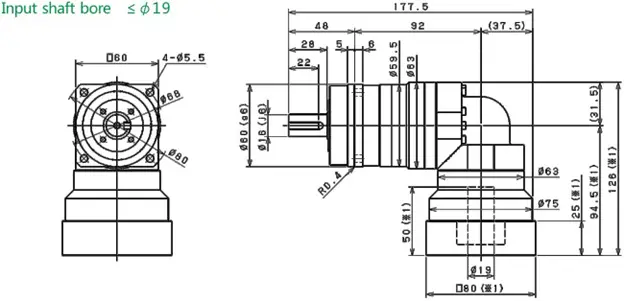

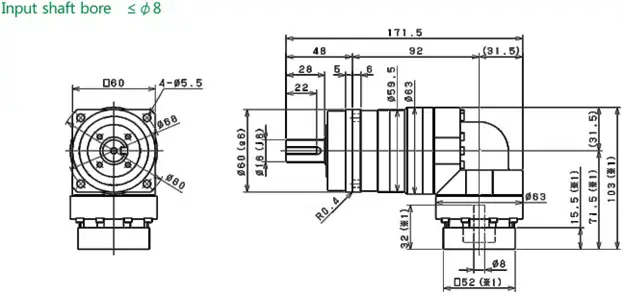

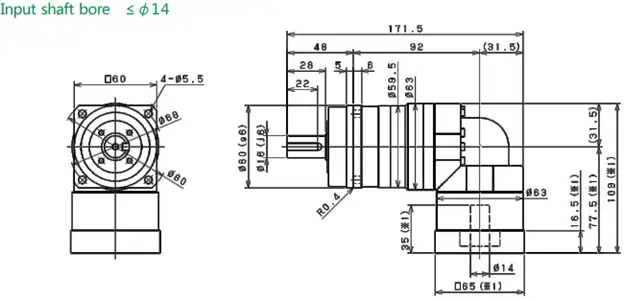

Одноступенчатый

*1 – Длина будет различаться в зависимости от присоединяемого двигателя

*2 – Для соединения с двигателем применяется втулка

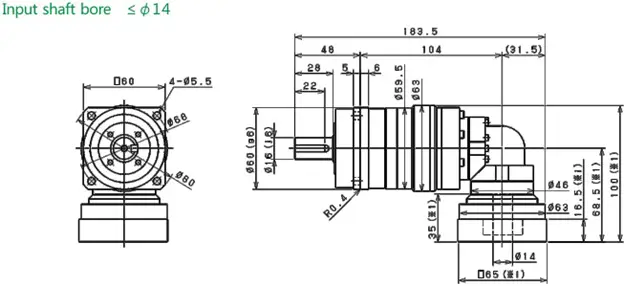

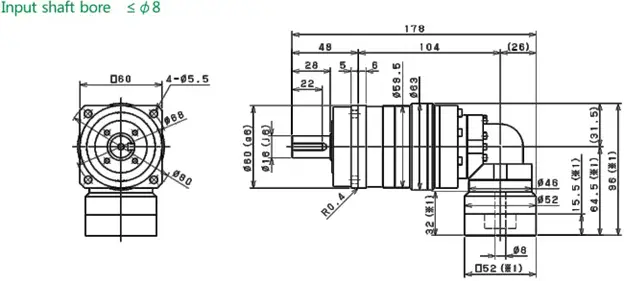

Двухступенчатый

*1 – Длина будет различаться в зависимости от присоединяемого двигателя

*2 – Для соединения с двигателем применяется втулка

Размеры присоединительных фланцев

Код модели редуктора	## - Код входного фланца	Одноступенчатый					Двухступенчатый
Код модели редуктора	## - Код входного фланца	L1	L2	L3	L4	L5	L1	L2	L3	L4	L5
EPES-060-□-□-8## (Входное отверстие ≤ Ø8)	AA AC AD AF AG	103	71.5	□52	15.5	32	96	64.5	□52	15.5	32
	AD AE AH AJ AK	108	76.5	□52	20.5	37	101	69.5	□52	20.5	37
	BA BB BD BE	103	71.5	□60	15.5	32	96	64.5	□60	15.5	32
	BC BF	108	76.5	□60	20.5	37	101	69.5	□60	20.5	37
	CA	108	76.5	□70	20.5	37	101	69.5	□70	20.5	37
EPES-060-□-□-14## (Входное отверстие ≤ Ø14)	BA BB BD BE BF BG BJ BK	109	77.5	□65	16.5	35	100	68.5	□65	16.5	35
	BC BH BM	114	82.5	□65	21.5	40	105	73.5	□65	21.5	40
	BL	119	87.5	□65	26.5	45	110	78.5	□65	26.5	45
	CA	109	77.5	□70	16.5	35	100	68.5	□70	16.5	35
	CB	114	82.5	□70	21.5	40	105	73.5	□70	21.5	40
	DA DB DC DD DF DH	109	77.5	□80	16.5	35	100	68.5	□80	16.5	35
	DE	114	82.5	□80	21.5	40	105	73.5	□80	21.5	40
	DG	119	87.5	□80	26.5	45	110	78.5	□80	26.5	45
	EA EB EC	109	77.5	□90	16.5	35	100	68.5	□90	16.5	35
	ED	119	87.5	□90	26.5	45	110	78.5	□90	26.5	45
	FA	109	77.5	□100	16.5	35	100	68.5	□100	16.5	35
	GA	109	77.5	□115	16.5	35	100	68.5	□115	16.5	35
EPES-060-□-□-19## (Входное отверстие ≤ Ø19)	DA DB DC	126	94.5	□80	25	50	/	/	/	/	/
	DD	136	104.5	□80	35	60	/	/	/	/	/
	DE	131	99.5	□80	30	55	/	/	/	/	/
	EA	131	99.5	□90	30	55	/	/	/	/	/
	EB	126	94.5	□90	25	50	/	/	/	/	/
	EC	136	104.5	□90	35	60	/	/	/	/	/
	FA	126	94.5	□100	25	50	/	/	/	/	/
	FB	136	104.5	□100	35	60	/	/	/	/	/
	GA GC	131	99.5	□115	30	55	/	/	/	/	/
	GB GD	126	94.5	□115	25	50	/	/	/	/	/
	HA	126	94.5	□130	25	50	/	/	/	/	/
	HB	141	109.5	□130	40	65	/	/	/	/	/
	HC HD HE	131	99.5	□130	30	55	/	/	/	/	/

*1 – Одноступенчатые редукторы обладают передаточным числом i= 3-10, двухступенчатые i= 15-100

*2 – Для соединения с двигателем применяется втулка
