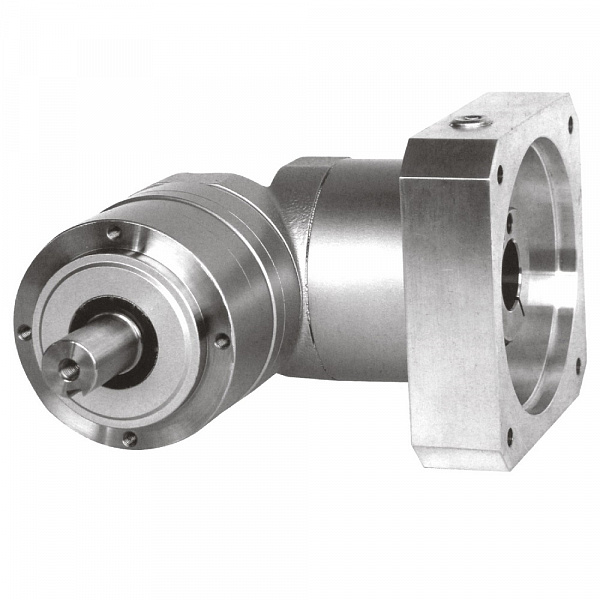

EPEL-070 Планетарный редуктор EED

Цену уточняйте у менеджера

Особенности

Модель с круглым выходным фланцем.
Снижение необходимого свободного места.
Угловая конструкция, использующая коническую шестеренчатую передачу позволяет расположить двигатель под углом 90^о к оси выходного вала.
Соединение типа адаптер-втулка на входе редуктора позволяет использовать с большим количеством серводвигателей.
Применение в конструкции игольчатых роликовых подшипников без сепаратора удалось получить высокий крутящий момент
Использование высоковязкой смазки редуктора исключает применение технического обслуживания редуктора.
Смазка заправляется единожды на весь срок службы исключая протечку и позволяет функционировать устройству в любом монтажном положении.

Товар не в наличии

Линейка номиналов

EPEL-070 EPEL-090 EPEL-120 EPEL-155

Расшифровка номенклатуры
Габаритные размеры

EP E L 070 7 K 8 19HB16

EP - Серия прецизионных планетарных редукторов EED
E - Серия прямоугольных валов
L - Наименование серии EPEL
070 - Размер фланца (070, 090, 120, 155)
7 - Передаточное число
- Одноступенчатый: 3, 4, 5, 6, 7, 8, 9, 10
- Двухступенчатый: 15, 16, 20, 25, 28, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100
K - Выходной вал
- K...: вал со шпонкой
- S...: гладкий вал
8- Люфт
- Одноступенчатый: 8 угловых минут
- Двухступенчатый: 11 угловых минут
19HB16 - Код сборки

			*1	*2	*3	*4	*5	*6	*7
Размер вых. фланца	Кол.во ступеней	i	Ном. выходной крутящий момент	Макс. выходной крутящий момент	Момент аварийной остановки	Ном. входные обороты	Макс. входные обороты	Допустимая радиальная нагрузка	Допустимая аксиальная нагрузка
Размер вых. фланца	Кол.во ступеней	i	[Нм]	[Нм]	[Нм]	(об/мин]	[об/мин]	[Н]	[Н]
070	1	3	12	24	50	3000	6000	430	310
		4	16	32	65	3000	6000	470	360
		5	22	40	80	3000	6000	510	390
		6	24	45	90	3000	6000	540	430
		7	24	45	90	3000	6000	570	460
		8	24	45	90	3000	6000	600	480
		9	16	32	65	3000	6000	620	510
		10	16	32	65	3000	6000	640	530
	2	15	16	32	65	3000	6000	740	630
		16	24	45	90	3000	6000	750	650
		20	24	45	90	3000	6000	810	720
		25	24	45	90	3000	6000	870	790
		28	24	45	90	3000	6000	910	830
		30	16	32	65	3000	6000	930	860
		35	24	45	90	3000	6000	980	920
		40	24	45	90	3000	6000	1000	970
		45	16	65	3000	6000	1100	1000
		50	24	45	90	3000	6000	1100	1100
		60	24	45	90	3000	6000	1200	1100
		70	24	45	90	3000	6000	1200	1100
		80	24	45	90	3000	6000	1200	1100
		90	16	32	65	3000	6000	1200	1100
		100	16	32	65	3000	6000	1200	1100

*1 – При номинальных входных оборотах срок службы составляет 20 000 часов

*2 – Максимальный момент при пуске и остановке

*3 – Максимальный момент при ударной нагрузке (до 1000 раз)

*4 – Максимальное среднее количество входящих оборотов

*5 – Максимальное кратковременное количество входящих оборотов

*6 – При этой радиальной нагрузке и номинальных входящих оборотах срок службы составляет 20 000 часов (при приложении силы к центру выходного вала и отсутствии аксиальной нагрузки)

*7 - При этой аксиальной нагрузке и номинальных входящих оборотах срок службы составляет 20 000 часов (при приложении силы к выходному подшипнику и отсутствии радиальной нагрузки)

			*8	*9	*10
Размер вых. фланца	Кол-во ступеней	i	Макс. радиальная нагрузка	Макс. аксиальная нагрузка	Вес	Момент инерции (≤ Ø8мм)	Момент инерции (≤ Ø14мм)	Момент инерции (≤ Ø19мм)
Размер вых. фланца	Кол-во ступеней	i	[Н]	[Н]	[кг]	[кгсм2]	[кгсм2]	[кгсм2]
070	1	3	1200	1100	1.9	0.31	0.39	0.58
		4	1200	1100		0.27	0.34	0.53
		5	1200	1100		0.25	0.32	0.51
		6	1200	1100		0.24	0.31	0.50
		7	1200	1100		0.23	0.31	0.50
		8	1200	1100		0.23	0.31	0.50
		9	1200	1100		0.23	0.30	0.49
		10	1200	1100		0.23	0.30	0.49
	2	15	1200	1100	1.7	0.073	0.118	/
		16	1200	1100		0.079	0.124	/
		20	1200	1100		0.071	0.116	/
		25	1200	1100		0.071	0.115	/
		28	1200	1100		0.077	0.122	/
		30	1200	1100		0.062	0.106	/
		35	1200	1100		0.070	0.115	/
		40	1200	1100		0.061	0.106	/
		45	1200	1100		0.070	0.115	/
		50	1200	1100		0.061	0.106	/
		60	1200	1100		0.061	0.106	/
		70	1200	1100		0.061	0.105	/
		80	1200	1100		0.061	0.105	/
		90	1200	1100		0.061	0.105	/
		100	710	640		0.061	0.105	/

*8 – Максимальная радиальная нагрузка, которую может выдержать редуктор

*9 - Максимальная аксиальная нагрузка, которую может выдержать редуктор

*10 – Вес изделия может незначительно различаться от изделия к изделию

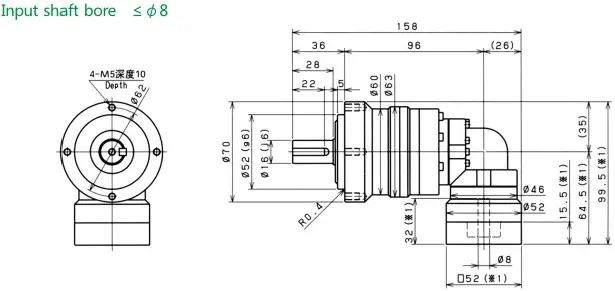

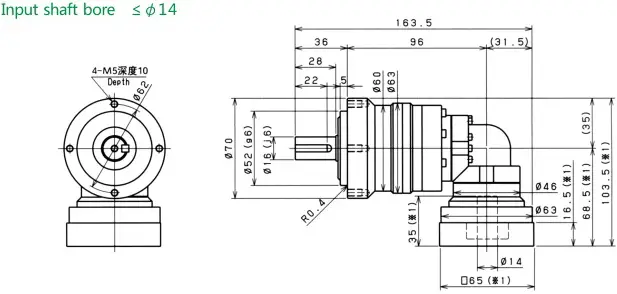

Одноступенчатый

*1 – Длина будет различаться в зависимости от присоединяемого двигателя

*2 – Для соединения с двигателем применяется втулка

Двухступенчатый

*1 – Длина будет различаться в зависимости от присоединяемого двигателя

*2 – Для соединения с двигателем применяется втулка

Размеры присоединительных фланцев

Код модели редуктора	## - Код входного фланца	Одноступенчатый					Двухступенчатый
Код модели редуктора	## - Код входного фланца	L1	L2	L3	L4	L5	L1	L2	L3	L4	L5
EPEL-070-□-□-8## (Входное отверстие ≤ Ø8)	AA AC AD AF AG	106.5	71.5	□52	15.5	32	99.5	64.5	□52	15.5	32
	AD AE AH AJ AK	111.5	76.5	□52	20.5	37	104.5	69.5	□52	20.5	37
	BA BB BD BE	106.5	71.5	□60	15.5	32	99.5	64.5	□60	15.5	32
	BC BF	111.5	76.5	□60	20.5	37	104.5	69.5	□60	20.5	37
	CA	111.5	76.5	□70	20.5	37	104.5	69.5	□70	20.5	37
EPEL-070-□-□-14## (Входное отверстие ≤ Ø14)	BA BB BD BE BF BG BJ BK	112.5	77.5	□65	16.5	35	103.5	68.5	□65	16.5	35
	BC BH BM	117.5	82.5	□65	21.5	40	108.5	73.5	□65	21.5	40
	BL	122.5	87.5	□65	26.5	45	113.5	78.5	□65	26.5	45
	CA	112.5	77.5	□70	16.5	35	103.5	68.5	□70	16.5	35
	CB	117.5	82.5	□70	21.5	40	108.5	73.5	□70	21.5	40
	DA DB DC DD DF DH	112.5	77.5	□80	16.5	35	103.5	68.5	□80	16.5	35
	DE	117.5	82.5	□80	21.5	40	108.5	73.5	□80	21.5	40
	DG	122.5	87.5	□80	26.5	45	113.5	78.5	□80	26.5	45
	EA EB EC	112.5	77.5	□90	16.5	35	103.5	68.5	□90	16.5	35
	ED	122.5	87.5	□90	26.5	45	113.5	78.5	□90	26.5	45
	FA	112.5	77.5	□100	16.5	35	103.5	68.5	□100	16.5	35
	GA	112.5	77.5	□115	16.5	35	103.5	68.5	□115	16.5	35
EPEL-070-□-□-19## (Входное отверстие ≤ Ø19)	DA DB DC	129.5	94.5	□80	25	50	/	/	/	/	/
	DD	139.5	104.5	□80	35	60	/	/	/	/	/
	DE	134.5	99.5	□80	30	55	/	/	/	/	/
	EA	134.5	99.5	□90	30	55	/	/	/	/	/
	EB	129.5	94.5	□90	25	50	/	/	/	/	/
	EC	139.5	104.5	□90	35	60	/	/	/	/	/
	FA	129.5	94.5	□100	25	50	/	/	/	/	/
	FB	139.5	104.5	□100	35	60	/	/	/	/	/
	GA GC	134.5	99.5	□115	30	55	/	/	/	/	/
	GB GD	129.5	94.5	□115	25	50	/	/	/	/	/
	HA	129.5	94.5	□130	25	50	/	/	/	/	/
	HB	144.5	109.5	□130	40	65	/	/	/	/	/
	HC HD HE	134.5	99.5	□130	30	55	/	/	/	/	/

*1 – Одноступенчатые редукторы обладают передаточным числом i= 3-10, двухступенчатые i= 15-100

*2 – Для соединения с двигателем применяется втулка
