Назначение

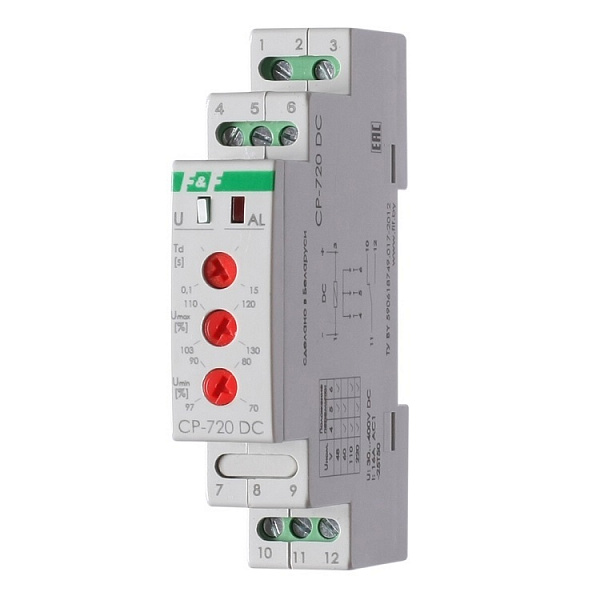

Реле контроля напряжения CP-720DC предназначено для непрерывного контроля величины напряжения в сети постоянного тока и защиты электроприборов от повышенного или пониженного напряжения. Контролируемое напряжение одновременно является и питающим напряжением для прибора.
Принцип работы

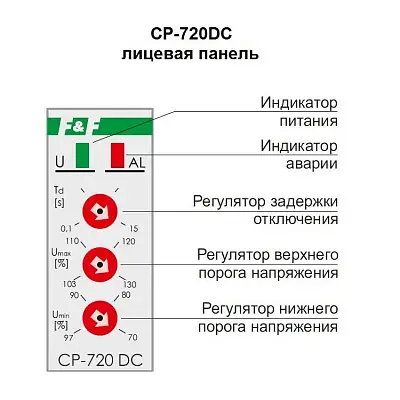

При выходе напряжения за установленные пределы реле отключает защищаемое оборудование. Диапазоны (верхнее и нижнее значения) устанавливается на лицевой панели. Повторное включение реле (после отключения) при восстановлении напряжения происходит автоматически через 4 секунды. Выбор номинального напряжения осуществляется перемычками между зажимами 4, 5, 6 согласно табл.
| U ном, В | замкнутые контакты | ||
|
4 |
5 |
6 |
|
| 48 | + | + | |
| 60 | + | + | |
| 110 | + | + | |
| 220 | + | + | + |
| Модель | CP-720DC |
|---|---|
| Нижний порог отключения | 70...97% |
| Верхний порог отключения | 103...130% |
| Задержка отключения | 0.1...15с |
| Задержка повторного включения | 4с |
