Назначение

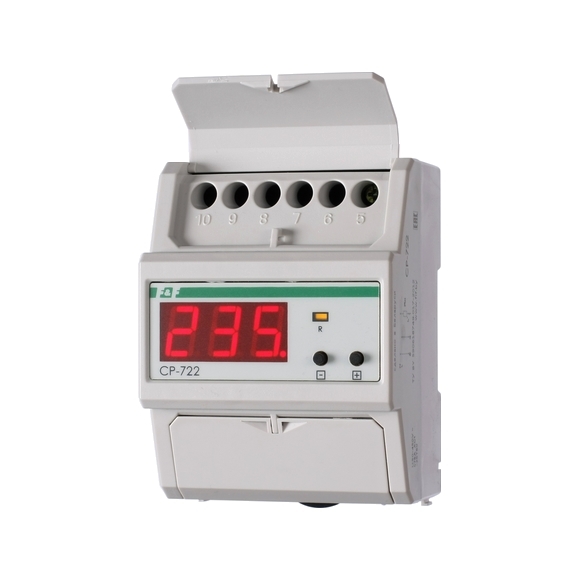

Реле контроля напряжения CP-722 предназначено для непрерывного контроля величины напряжения в однофазной сети переменного тока и защиты электроприборов от повышенного или пониженного напряжения в однофазной сети. Измеряемое напряжение одновременно является и питающим напряжением для прибора. Устройство имеет 3-разрядныйй светодиодный индикатор величины напряжения, релейный контакт для коммутации нагрузки, возможность опломбирования винтовых зажимов, подключения проводников до 25 мм2, крепится на Din-рейку.
Принцип работы
При выходе напряжения за установленные пределы или обрыве нулевого провода реле отключает защищаемое оборудование. Диапазоны (верхнее и нижнее значения) устанавливается на лицевой панели. Повторное включение реле (после отключения) при восстановлении сетевого напряжения питания происходит автоматически через установленное время.
| Модель | CP-722 |
|---|---|
| Нижний порог отключения | 140...210V |
| Задержка отключения по нижн порогу | 0.5...25с |
| Верхний порог отключения | 240...300V |
| Задержка отключения по верхн порогу | 0.1...5с |
| Задержка повторного включения | 2...599с |
| Напряжение ускоренного отключения (0.1с) | нижн -120V / верх -300V |
| Погрешность измерения | 3% |
