Назначение

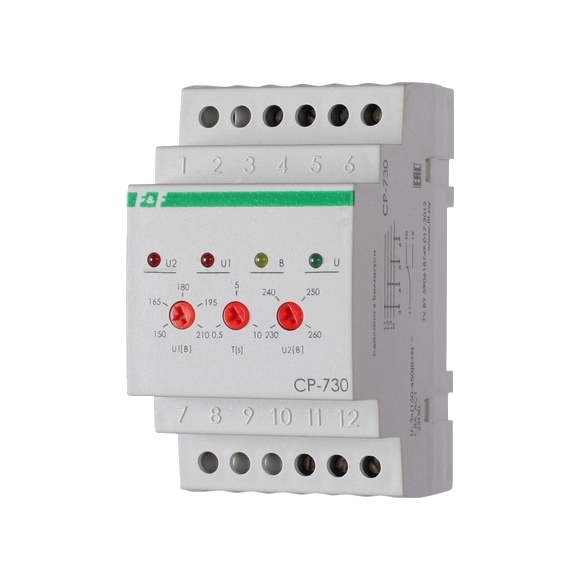

Реле контроля напряжения CP-730 предназначено для непрерывного контроля величины фазного напряжения в 3-фазной сети переменного тока и защиты электроприборов от повышенного или пониженного напряжения. Измеряемое напряжение одновременно является и питающим напряжением для прибора.
Принцип работы
При выходе напряжения за установленные пределы или обрыве нулевого провода реле отключает защищаемое оборудование. Диапазоны (верхнее и нижнее значения) устанавливается на лицевой панели.
Повторное включение реле (после отключения) при восстановлении сетевого напряжения питания происходит автоматически через 2с.
При циклической нестабильности напряжения питания (выход напряжения питания за установленные пределы от 10 и более раз в течение минуты) происходит отключение нагрузки на 10 минут.
| Модель | CP-730 |
|---|---|
| Нижний порог отключения | 150...210V |
| Задержка отключения по нижн порогу | 0.1с |
| Верхний порог отключения | 230...290V |
| Задержка отключения по верхн порогу | 0.5...10с |
| Задержка повторного включения | 2с |
| Напряжение ускоренного отключения (0.1с) | нижн -100V / верх -300V |
| Погрешность измерения | 3% |
