Назначение

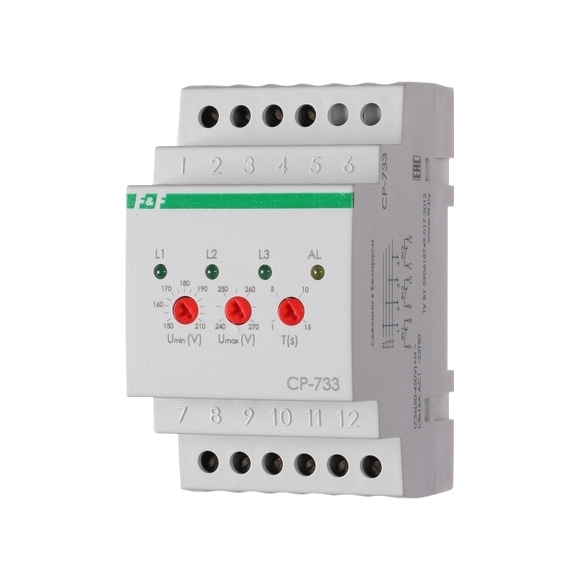

Реле контроля напряжения CP-733 предназначено для непрерывного контроля величины фазного напряжения в 3-фазной сети переменного тока и защиты электроприборов от повышенного или пониженного напряжения. Измеряемое напряжение одновременно является и питающим напряжением для прибора.
Принцип работы

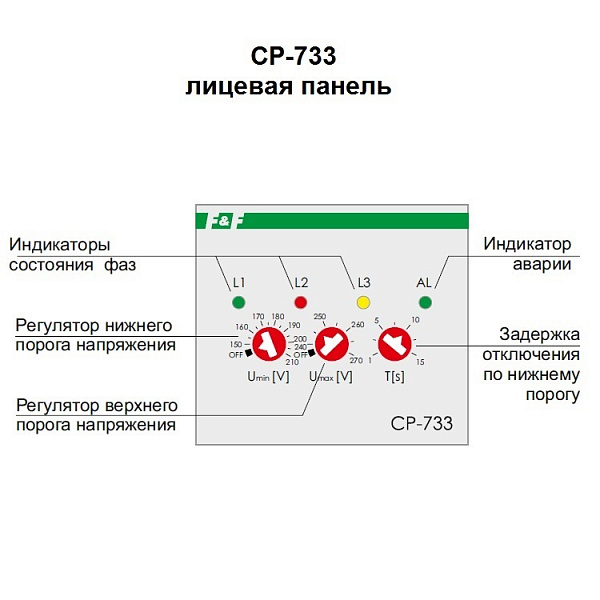

При выходе напряжения за установленные пределы или обрыве нулевого провода реле отключает защищаемое оборудование . Диапазоны (верхнее и нижнее значения) устанавливается на лицевой панели. При установке потенциометра в положение «OFF» отключение реле по соответствующему порогу производится не будет. Повторное включение реле (после отключения) при восстановлении сетевого напряжения происходит автоматически через 1.5с. Реле имеет 3 независимых выхода для каждой фазы.
| Модель | CP-733 |
|---|---|
| Нижний порог отключения | 150...210V |
| Задержка отключения по нижн порогу | 1...15с |
| Верхний порог отключения | 240...270V |
| Задержка отключения по верхн порогу | 0.3с |
| Задержка повторного включения | 1.5с |
| Напряжение ускоренного отключения (0.3с) | нижн -100V / верх -300V |
| Погрешность измерения | 3% |
