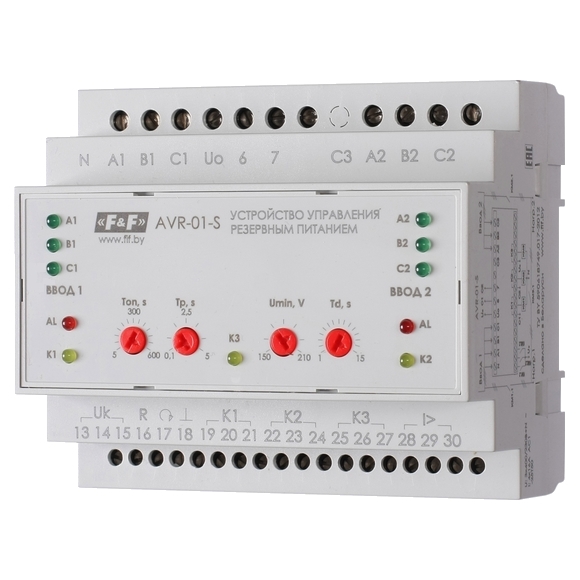

Устройство управления резервным питанием AVR-01-S предназначено для построения блоков АВР с двумя вводами питания (два сетевых ввода или сетевой ввод и ввод от генератора) и одной нагрузкой.

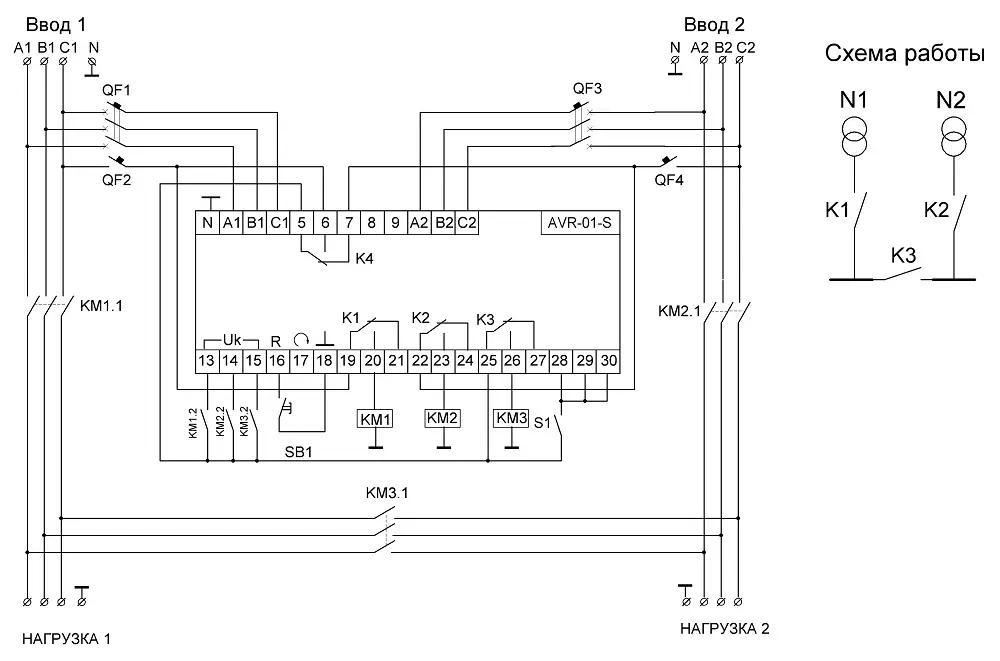

Устройство управления AVR-01-S контролирует напряжение на двух трехфазных вводах сети питания, если напряжение не выходит за установленные пределы, нагрузка подключается к одному из вводов (в зависимости от установленного приоритета) с помощью внешнего коммутирующего устройства (контактор, автоматический выключатель с электроприводом и т.д.) управляемого AVR-01-S. При выходе напряжения на используемом вводе за установленные пределы (превышение, понижение и т.д.) питание нагрузки будет осуществляться от другого ввода, если его параметры находятся в установленных пределах. После восстановления сетевого напряжения на основном вводе, в зависимости от выбранного приоритета , нагрузка переключится на него либо сохранит питание от текущего ввода. При переключении устройство контролирует положение контактов силового аппарата, что бы при залипании его контактов не допустить включение резервной линии и тем самым не создать “встречного” напряжения. На протяжении всего времени работы осуществляется контроль аварийных цепей автоматических выключателей с электроприводом (цепь сигнализации, срабатывание теплового и/или электромагнитного расцепителей сверхтока), и в случае аварии отключает питание от неисправной нагрузки, до выяснения и устранения причин аварии и сброса аварийного состояния на устройстве AVR-01-S.
