Назначение

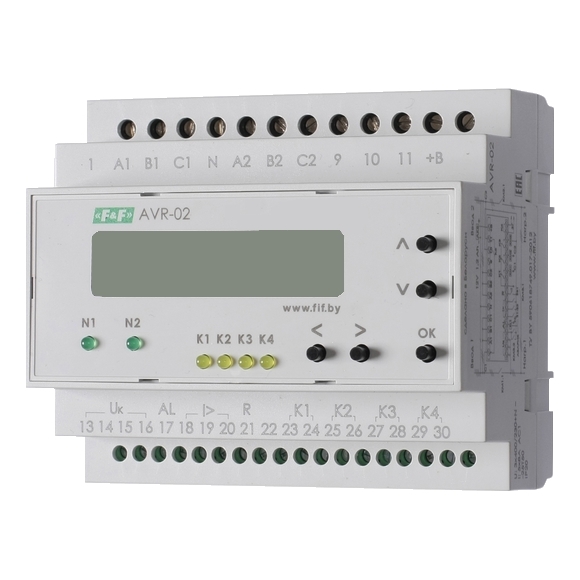

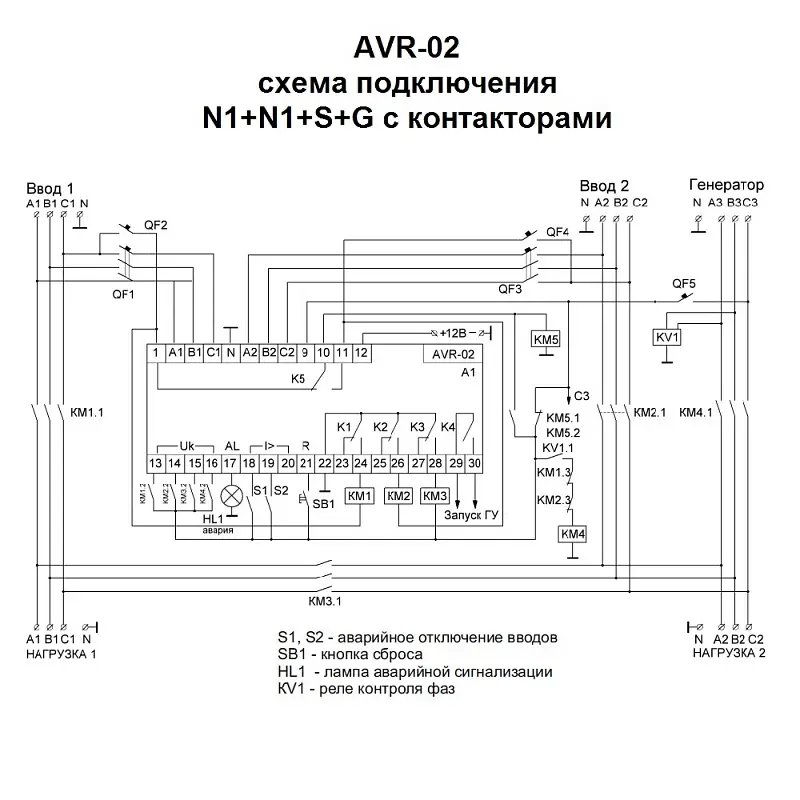

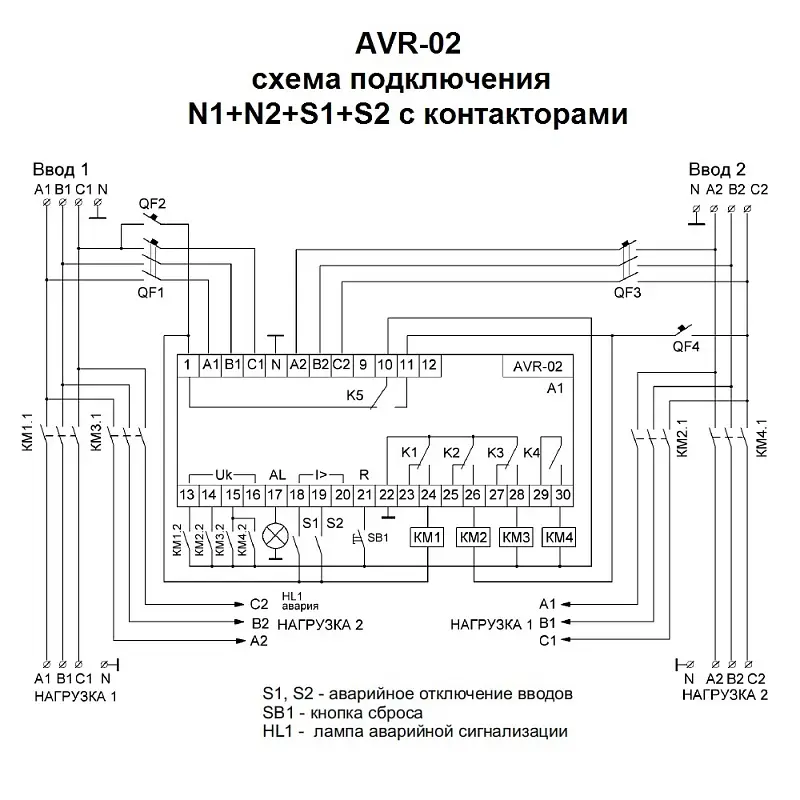

Устройство управления AVR-02 предназначено для построения блоков АВР с двумя или тремя вводами питания (генераторной установкой), с секционными выключателями, с одной или двумя нагрузками.
Функциональные возможности
- Контроль наличия фаз
- Контроль минимального и максимального напряжения в фазах
- Контроль чередования, слипания фаз
- Контроль асимметрии
- Управление контакторами и моторными приводами
- Контроль положения контакторов (моторных приводов)
- Контроль срабатывания выключателей по сверхтоку
- Формирование напряжения оперативного питания
- Выбор приоритета вводов
- Формирование сигнала запуска генератора
- Формирование сигнала “Авария”
- Ограничение доступа к настройкам вводом PIN-кода
- Пуско-наладочный режим
- Возможность работы от внешнего источника питания
- Сохранение работоспособности в диапазоне напряжений от 24 до 450В
- Использование в однофазных цепях
- Автоматического включения резервного питания в соответствии с заданным алгоритмом
- Защиты потребителей напряжением до 400В
- Установки времени срабатывания АВР при отключении и восстановлении основного питания
- Ручного управления исполнительными аппаратами
- Выбора приоритета вводов
- Индикации наличия и качества напряжения на вводах
- Индикации состояния («включено», «отключено», «авария») исполнительных аппаратов
- Индикации режимов работы
- Электрических и программных блокировок исполнительных аппаратов при различных режимах работы
- Контроль резервной линии от генератора
Принцип работы

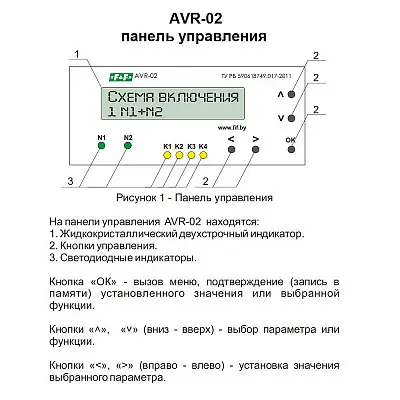

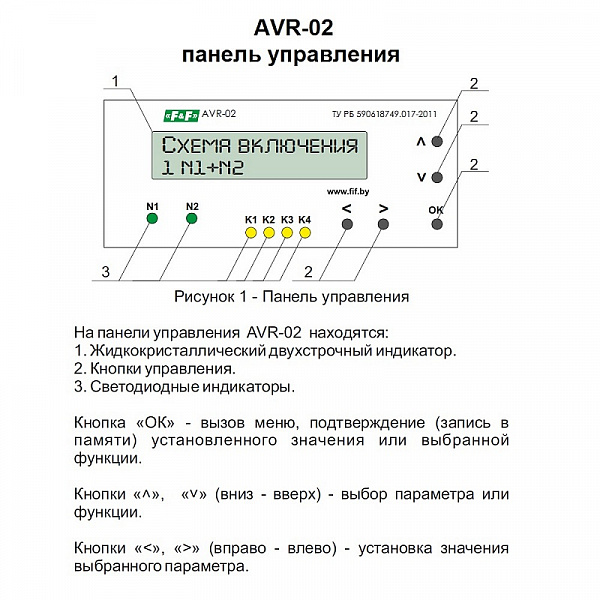

Устройство управления AVR-02 контролирует напряжение на основном вводе трехфазной сети переменного тока. Если напряжение в пределах нормы, нагрузка подключается к вводу с помощью внешнего силового аппарата (контактора, автоматического выключателя с моторным приводом и т.п.) через контакт реле AVR-02. При аварии основного ввода нагрузка переключается на резервный. При восстановлении питания на основном вводе нагрузка переключается на него. Изделие имеет входы контроля положения и входы контроля - аварийных контактов силового аппарата. По ним определяется его состояние, не допускается “встречное” включение вводов и подключение исправного ввода на аварийную линию питания нагрузки. Допустимые пределы напряжения и временные параметры переключения устанавливаются с лицевой панели AVR-02. Питание осуществляется от контролируемых вводов.
