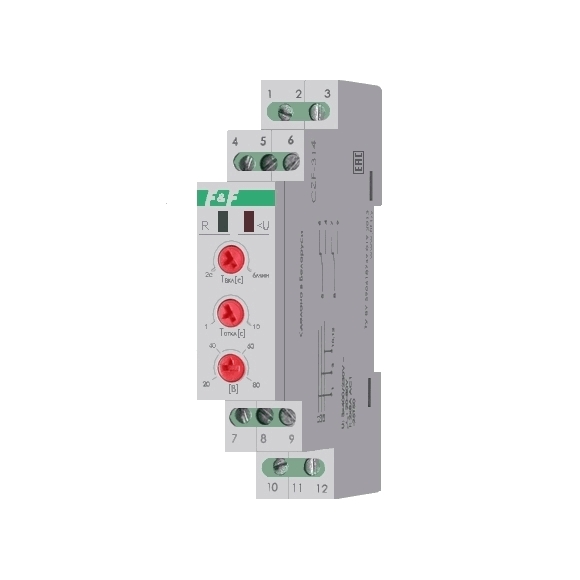

CZF-314 Реле контроля напряжения 3-фазное

2 921 руб.

Назначение
Реле CZF-314 предназначено для защиты электродвигателей и электроустановок питаемых от 3-фазной сети. Изделие работает без нулевого провода. Реле отключает защищаемое оборудование в случае:

Отсутствии хотя бы одной из фаз. Отключение с задержкой 0,1 сек. Включение происходит автоматически после восстановления сетевого напряжения питания
Снижении напряжения <320В и повышении >480В. Отключение с задержкой 5 и 0.5с соответсвенно. Включение происходит автоматически после восстановления сетевого напряжения питания
Асимметрия напряжения больше установленного значения. Отключение с задержкой 1...10 с. Включение происходит автоматически после восстановления сетевого напряжения питания

Технические характеристики

Нижний порог отключения	320 V
Задержка отключения по нижнему порогу	5 с
Верхний порог отключения	480 V
Задержка отключения по верхнему порогу	0.5 с
Асимметрия	20...80 V
Гистерезис	5 V
Задержка отключения по асимметрии	1...10 с
Задержка отключения при отсутствии фазы	0.1 с
Задержка повторного включения	2...360 с

Товар в наличии

Линейка номиналов

CKF CKF-11 CKF-2BT CKF-316 CKF-317 CKF-318 CKF-318-1 CKF-345 CKF-346 CKF-B CKF-BR CKF-BT CZF CZF-13 CZF-2B CZF-2BR CZF-310 CZF-311 CZF-312 CZF-314 CZF-331 CZF-332 CZF-B CZF-BR CZF-BT ЕЛ-11У AC400В УХЛ4 РКН-1-1-15М УХЛ4 РКН-1-2-15 АС230В УХЛ4 РКН-1-3-15 АС230В УХЛ2 РКН-1МЦ РКН-3-15-15 РКН-3-17-15 АС230В/AC400В УХЛ4 РКФ-М05-1-15 AC230В УХЛ2 РКФ-М05-1-15 AC400В УХЛ4 РКФ-М05-2-15 AC400В УХЛ4

Технические характеристики
Схемы подключения

Контролируемое напряжение: 3х380 V AC + N
Коммутируемый ток: 8 А
Способ монтажа: на DIN-рейку
Состояние выхода: 2 перекл. контакта реле
Тип подсоединения: винтовые зажимы
Материал корпуса: пластик
Габаритные размеры: 90 х 18 х 65 мм
Масса: 70 г
Рабочая температура: -25...+50 С
Относительная влажность: 48...85 %
Степень защиты: IP20
Гистерезис: 5 В
Асимметрия: 20...80 В
