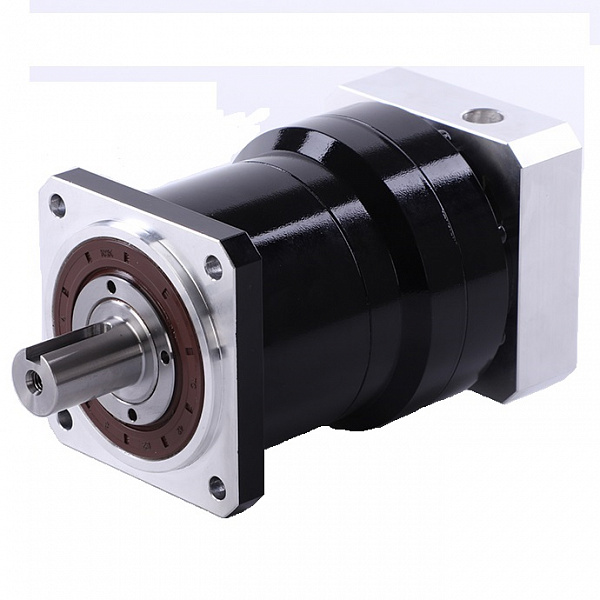

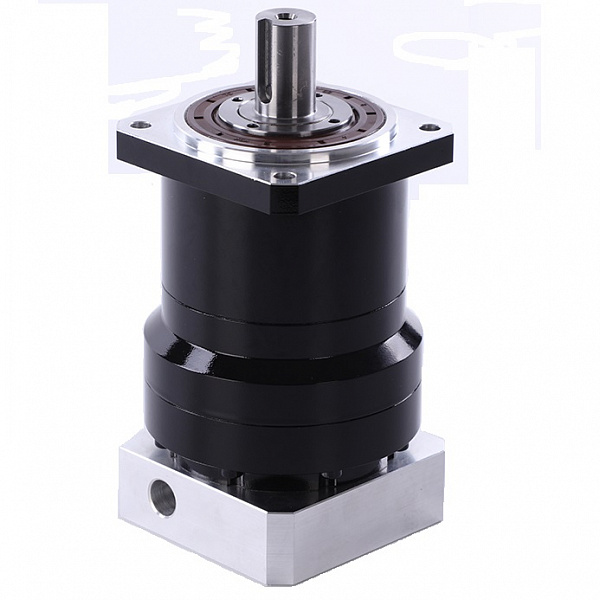

EPS-060 Планетарный редуктор EED

Цену уточняйте у менеджера

Особенности

Модель предназначена для применений с высоким уровнем аксиальных (осевых) и радиальных нагрузок на осевом валу.

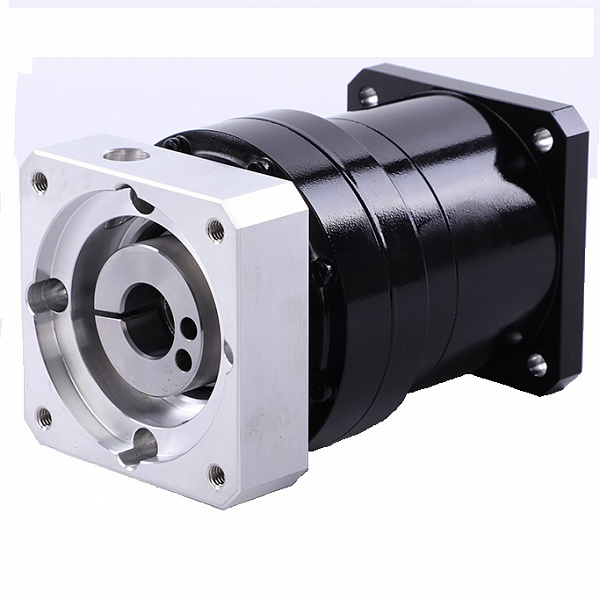

Соединение типа адаптер-втулка на входе редуктора позволяет использовать с большим количеством серводвигателей.
Применение в конструкции игольчатых роликовых подшипников без сепаратора удалось получить высокий крутящий момент
Использование высоковязкой смазки редуктора исключает применение технического обслуживания редуктора.
Смазка заправляется единожды на весь срок службы исключая протечку и позволяет функционировать устройству в любом монтажном положении.

Товар не в наличии

Линейка номиналов

EPS-060 EPS-075 EPS-100 EPS-140 EPS-180 EPS-210 EPS-240

Расшифровка номенклатуры

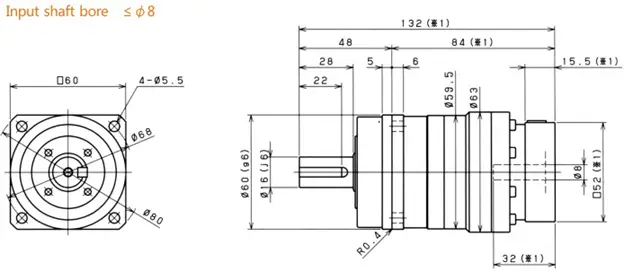

Габаритные размеры

EP S 100 7 K 3 19HB16

EP - Серия прецизионных планетарных редукторов EED
S - Наименование серии EPS
100 - Размер фланца (060, 075, 100, 140, 180, 210, 240)
7 - Передаточное число
- Одноступенчатый: 3, 4, 5, 6, 7, 8, 9, 10
- Двухступенчатый: 15, 16, 20, 25, 28, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100
F - Выход
- K...: вал со шпонкой
- S...: гладкий вал
- F...: фланец
3- Люфт: 3...5 угловых минут
19HB16 - Код сборки

			*1	*2	*3	*4	*5	*6	*7
Размер вых. фланца	Кол-во ступеней	i	Ном. выходной крутящий момент	Макс. выходной крутящий момент	Момент аварийной остановки	Ном. входные обороты	Макс. входные обороты	Допустимая радиальная нагрузка	Допустимая аксиальная нагрузка
Размер вых. фланца	Кол-во ступеней	i	[Нм]	[Нм]	[Нм]	[об/мин]	[об/мин]	[Н]	[Н]
060	1	3	18	35	80	3000	6000	1700	2300
		4	27	50	100	3000	6000	1900	2500
		5	27	50	100	3000	6000	2000	2700
		6	27	50	100	3000	6000	2100	2700
		7	27	50	100	3000	6000	2200	2700
		8	27	50	100	3000	6000	2300	2700
		9	18	35	80	3000	6000	2400	2700
		10	18	35	80	3000	6000	2400	2700
	2	15	18	35	80	3000	6000	2800	2700
		16	27	50	100	3000	6000	2800	2700
		20	27	50	100	3000	6000	3000	2700
		25	27	50	100	3000	6000	3000	2700
		28	27	50	100	3000	6000	3000	2700
		30	18	35	80	3000	6000	3000	2700
		35	27	50	100	3000	6000	3000	2700
		40	27	50	100	3000	6000	3000	2700
		45	18	35	80	3000	6000	3000	2700
		50	27	50	100	3000	6000	3000	2700
		60	27	50	100	3000	6000	3000	2700
		70	27	50	100	3000	6000	3000	2700
		80	27	50	100	3000	6000	3000	2700
		90	18	35	80	3000	6000	3000	2700
		100	18	35	80	3000	6000	3000	2700

*1 – При номинальных входных оборотах срок службы составляет 20 000 часов

*2 – Максимальный момент при пуске и остановке

*3 – Максимальный момент при ударной нагрузке (до 1000 раз)

*4 – Максимальное среднее количество входящих оборотов

*5 – Максимальное кратковременное количество входящих оборотов

*6 – При этой радиальной нагрузке и номинальных входящих оборотах срок службы составляет 20 000 часов (при приложении силы к центру выходного вала и отсутствии аксиальной нагрузки)

*7 - При этой аксиальной нагрузке и номинальных входящих оборотах срок службы составляет 20 000 часов (при приложении силы к выходному подшипнику и отсутствии радиальной нагрузки)

			*8	*9	*10
Размер вых. фланца	Кол-во ступеней	i	Макс. радиальная нагрузка	Макс. аксиальная нагрузка	Вес	Момент инерции (≤ Ø8мм)	Момент инерции (≤ Ø14мм)	Момент инерции (≤ Ø19мм)
Размер вых. фланца	Кол-во ступеней	i	[Н]	[Н]	[кг]	[кгсм2]	[кгсм2]	[кгсм2]
060	1	3	3000	2700	1.6	0.15	0.23	0.44
		4	3000	2700		0.10	0.18	0.39
		5	3000	2700		0.080	0.16	0.37
		6	3000	2700		0.070	0.15	0.36
		7	3000	2700		0.064	0.14	0.35
		8	3000	2700		0.060	0.14	0.35
		9	3000	2700		0.058	0.14	0.35
		10	3000	2700		0.056	0.14	0.34
	2	15	3000	2700	1.8	0.055	0.14	/
		16	3000	2700		0.057	0.14	/
		20	3000	2700		0.054	0.13	/
		25	3000	2700		0.053	0.13	/
		28	3000	2700		0.055	0.14	/
		30	3000	2700		0.049	0.13	/
		35	3000	2700		0.053	0.13	/
		40	3000	2700		0.049	0.13	/
		45	3000	2700		0.053	0.13	/
		50	3000	2700		0.049	0.13	/
		60	3000	2700		0.049	0.13	/
		70	3000	2700		0.049	0.13	/
		80	3000	2700		0.049	0.13	/
		90	3000	2700		0.049	0.13	/
		100	3000	2700		0.049	0.13	/
