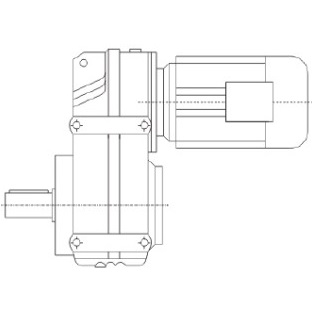

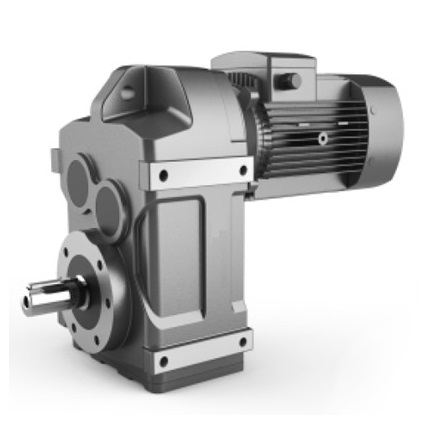

F Мотор-редуктор с выступающим валом

Мотор-редуктор с выступающим валом

Мотор-редуктор с выступающим валом

Цену уточняйте у менеджера

Товар не в наличии

Линейка номиналов

AD-F AM-F F FA FA..B FAF FAZ FF FH FH..B FHF FHZ FV FV..B FVF FVZ

Расшифровка номенклатуры
Схемы подключения

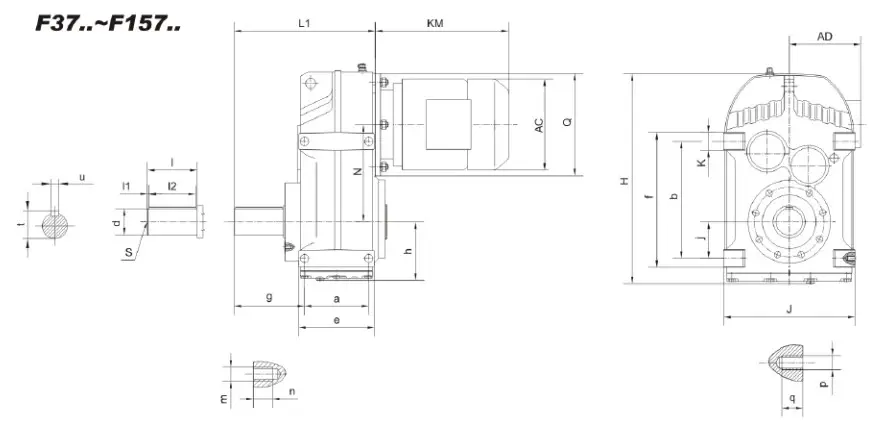

Габаритные размеры

Мотор-редуктор FA107/G1 i=178,64 AU90 IEC112B5 M4 5.5kW 1400rpm n2=8/min, M2=6560Nm, fB=1.15

FA - тип редуктора
107- габарит редуктора
G - реактивная штанга
i=178.64 - передаточное отношение
AU90 - диаметр выходного вала (AU - полый, D - выступающий), мм
IEC112 - обозначение входного типоразмера редуктора
B14 - исполнение фланца под электродвигатель (B5, B14)

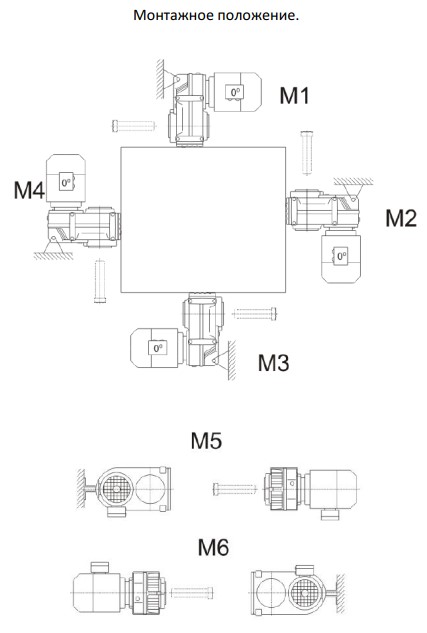

M4 - положение редуктора в пространстве
5.5kW - мощность электродвигателя
1400rpm - количество оборотов электродвигателя, об/мин

n2=8/min - количество оборотов выходного вала, об/мин
M2=6560Nm - крутящий момент на выходном валу, Нм
fB=1.15 - коэффициент эксплуатации

Модель	а b	е f	g	h	j	k	m n	р q	Размер вала
Модель	а b	е f	g	h	j	k	m n	р q	d	l	l₁ l₂	s	t u
FЗ7..	77 115	95 135	72.5	76	31	20	М8 11	М8 11	25k6	50	5 40	М10	28 8
F47..	93 145	109 165	91	77	43	20	М8 11	М10 15	30k6	60	3.5 50	М10	33 8
F57..	102 170	126 195	104.5	93	55	25	М12 17	М12 17	35k6	70	7 56	М12	38 10
F67..	112 190	131 215	118.5	97	60	25	М12 17	М12 17	40k6	80	5 70	М16	43 12
F77..	140 240	165 275	137.5	121	70	35	М12 17	М16 26	50k6	100	10 80	М16	53.5 14
F87..	165 310	195 350	163	152	100	40	М16 26	М16 26	60m6	120	5 110	М20	64 18
F97..	205 350	240 400	190.5	178	120	50	М16 26	М20 28	70m6	140	7.5 125	М20	74.5 20
F107..	220 400	260 460	241.5	200	125	60	//	М24 36	90m6	170	5 160	М24	95 25
F127..	270 450	316 520	291	236	142	70	//	М30 45	110m6	210	15 180	М24	116 28
F157..	310 540	364 620	325	286	170	80	//	М36 55	120m6	210	5 200	М24	127 32

Model	Размер полого вала								H J	L₁	L₂	N	а
Model	d₁	d₂	l₃ l₄	l₅	l₆ l₇	l₈	S₁	t₁ u₁	H J	L₁	L₂	N	а
F37..	З0Н7	45	2.5 22.5	123	120 105	17	М10Х25	33.3 8	252 165	160	110	112	120
F47..	35Н7	50	3 31	153	150 132	22	М12Х30	38.3 10	269 180	193	133	128.1	120
F57..	40Н7	55	3 33.5	170	166 142	29	М16Х40	43.З 12	317 200	221	150	136	160
F67..	40Н7	55	3.5 37	184	180 156	29	М16Х40	43.3 12	343 212	242	161	159.5	160
F77..	50Н7	70	4 36.5	213	210 183	32	М16Х45	53.8 14	426 270	294	193	200	200
F87..	60Н7	85	4 43	243	240 210	36	М20Х50	64.4 18	531 330	344	224	246.7	250
FA97..	70Н7	95	4 48.5	303	300 270	34	М20Х50	74.9 20	623 400	416	274	285	300
F107..	90Н7	118	2.5 69.5	353	350 313	40	М24Х60	95.4 25	717 450	484	312	332.4	350
F127..	100Н7	135	2.5 79.25	413	410 373	38	М24Х60	106.4 28	856 530	585	373	382.6	450
F157..	120Н7	155	7 118	503	500 460	36	М24Х60	127.4 32	1021 660	662	455	447	550
