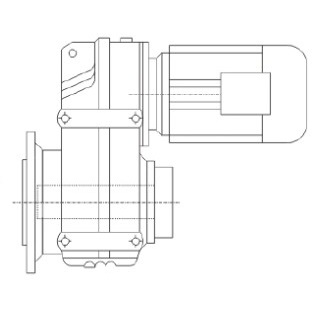

FHF Мотор-редуктор с выходным фланцем и полым валом со стяжной муфтой

Цену уточняйте у менеджера

Товар не в наличии

Линейка номиналов

AD-F AM-F F FA FA..B FAF FAZ FF FH FH..B FHF FHZ FV FV..B FVF FVZ

Расшифровка номенклатуры
Схемы подключения

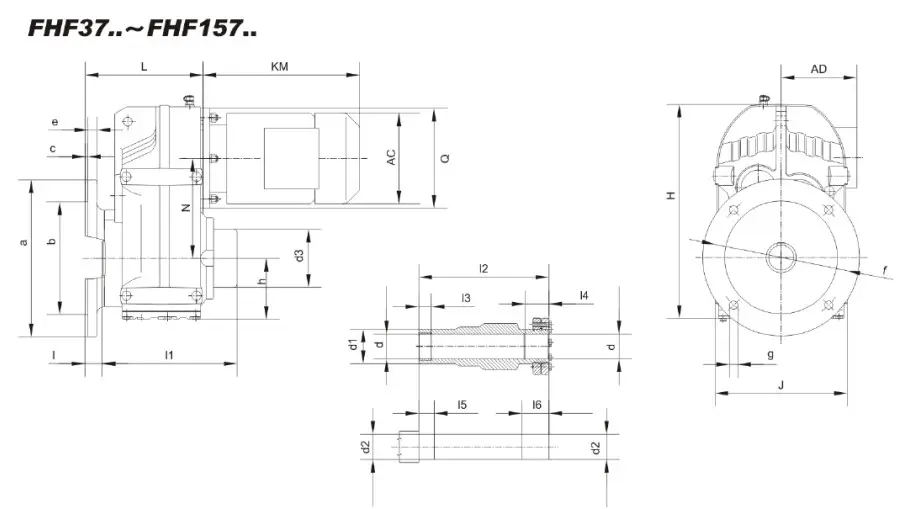

Габаритные размеры

Мотор-редуктор FA107/G1 i=178,64 AU90 IEC112B5 M4 5.5kW 1400rpm n2=8/min, M2=6560Nm, fB=1.15

FA - тип редуктора
107- габарит редуктора
G - реактивная штанга
i=178.64 - передаточное отношение
AU90 - диаметр выходного вала (AU - полый, D - выступающий), мм
IEC112 - обозначение входного типоразмера редуктора
B14 - исполнение фланца под электродвигатель (B5, B14)
M4 - положение редуктора в пространстве
5.5kW - мощность электродвигателя
1400rpm - количество оборотов электродвигателя, об/мин

n2=8/min - количество оборотов выходного вала, об/мин
M2=6560Nm - крутящий момент на выходном валу, Нм
fB=1.15 - коэффициент эксплуатации

Модель редуктора	Форма фланца	a b f	c e g	l l₁ l₇	d₃	H j h	L N Q	Размеры полого фланца
Модель редуктора	Форма фланца	a b f	c e g	l l₁ l₇	d₃	H j h	L N Q	l₂ l₃ l₄	l₅ l₆	l₈ l₉	l₁₀ l₁₁	d d₂ d₃	d₄ d₅	S₁ S₂	D_m М_e M
FHF37..	Fig.1	160 110j6 130	3.5 10 9	24 155 122	75	252 165 76	138 112 120	146 20 31	25 36	120 25	18 85	30H7 45 30h6	37^+0.1 42	M10x30 M10	2.75 33.03_-0.03 30x1.25x30x22
FHF47..	Fig.1	200 130j6 165	3.5 12 11	25 184 152	83	269 180 77	162 128.1 120	177 20 32	25 37	150 32	18 115	35H7 50 35h6	37^+0.1 42	M10x30 M10	4 38.92_-0.03 35x2x30x16
FHF57..	Fig.1	250 180j6 215	4 15 13.5	23.5 200 168	83	317 200 93	177 136 160	195 200 26	25 31	166 32	18 130	40H7 55 40h6	37^+0.1 42	M10x30 M10	4 38.92_-0.03 35x2x30x16
FHF67..	Fig.1	250 180j6 215	4 15 13.5	23 215.5 180	93	343 212 97	188 159.5 160	208 200 38	25 43	180 42	25 130	40H7 55 40h6	47^+0.1 52	M16x50 M16	4 48.85 45x2x30x21
FHF77..	Fig.1	300 230h6 265	4 16 13.5	37 249 210	114	426 270 121	234 200 200	241 30 36	35 41	210 52	23 160	50H7 70 50h6	55^+0.1 62	M16x50 M16	4 54.13_-0.03 50x20x30x24
FHF87..	Fig.1	350 250h6 300	5 18 17.5	30 291 210	159	531 330 152	259 246.7 250	281 40 41	45 46	240 62	25 180	65H7 85 65h6	72^+0.1 82	M20x60 M20	4 68.96_-0.04 65x2x30x31
FHF97..	Fig.2	450 350h6 400	5 22 17.5	41.5 357 300	174	623 400 178	321 285 300	345 50 55	55 60	300 72	25 240	75H7 95 75h6	72^+0.1 90	M20x60 M20	4 74.15_-0.04 70x2x30x34
FHF107..	Fig.2	450 350h6 400	5 22 17.5	41 420 353	20	717 450 200	358 332.4 350	405 60 65	70 75	350 89	26 290	95H7 118 95h6	90^+0.1 105	M20x60 M20	6 90.99_-0.04 85x3x30x27
FHF127..	Fig.2	550 450h6 500	5 25 17.5	51 502 /	233	856 530 236	429 382.6 450	485 70 85	80 95	/ /	/ /	105H7 135 105h6	/ /	/ /	/ / /
FHF157..	Fig.2	660 550h6 600	6 28 22	60 598 /	275	1021 660 286	521 447 550	580 80 90	90 100	/ /	/ /	125H7 155 125h6	/ /	/ /	/ / /
