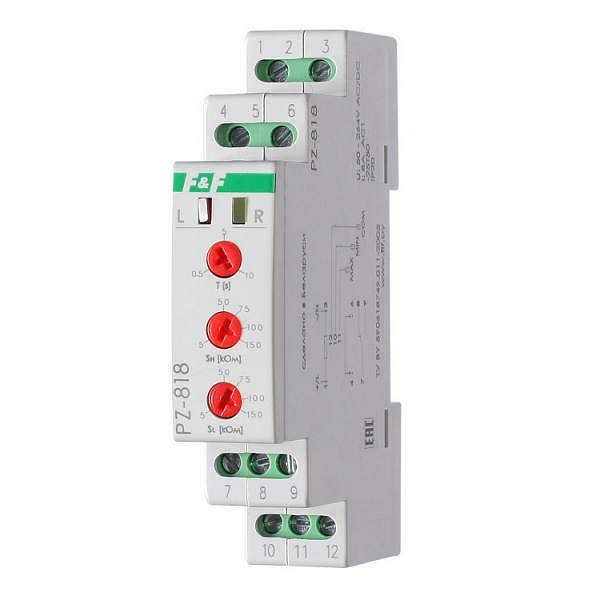

Реле контроля уровня жидкости в модульном корпусе на Din-рейку PZ-818 предназначено двухуровнего контроля уровня жидкости в цистернах, емкостях, колодцах и пр. с выдачей сигнала управления для включения откачивающего или закачивающего насоса. Работа основана на изменении сопротивления проводящей жидкости между датчиками-электродами. Не используются для контроля дистиллированной воды, бензина, масла, керосина, этиленгликоля, сжиженного газа. Реле имеет изолированный переключающий релейный контакт для откачивающего или закачивающего насоса.

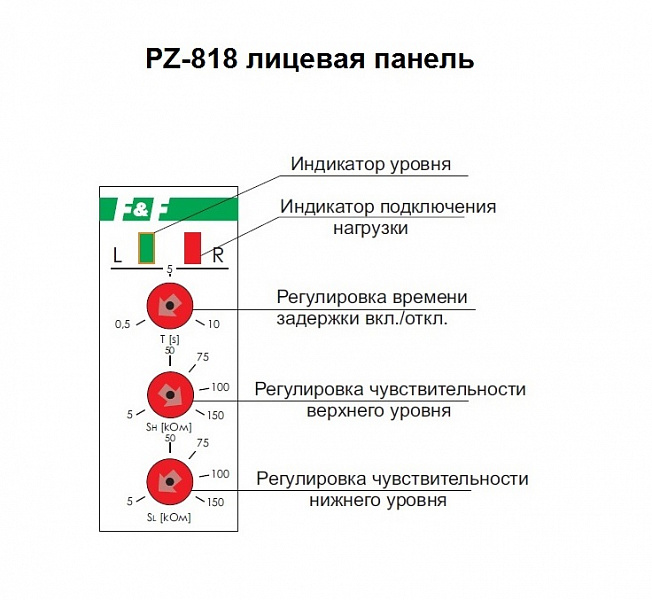

Реле контроля уровня жидкости PZ-818 представляет собой применяемое для поддержания постоянного уровня жидкости в резервуаре. К прибору подключается датчик PZ2 помещающийся вертикально в жидкость. Для четкой работы устанавливают нужную чувствительность устройства регулятором на передней панели.

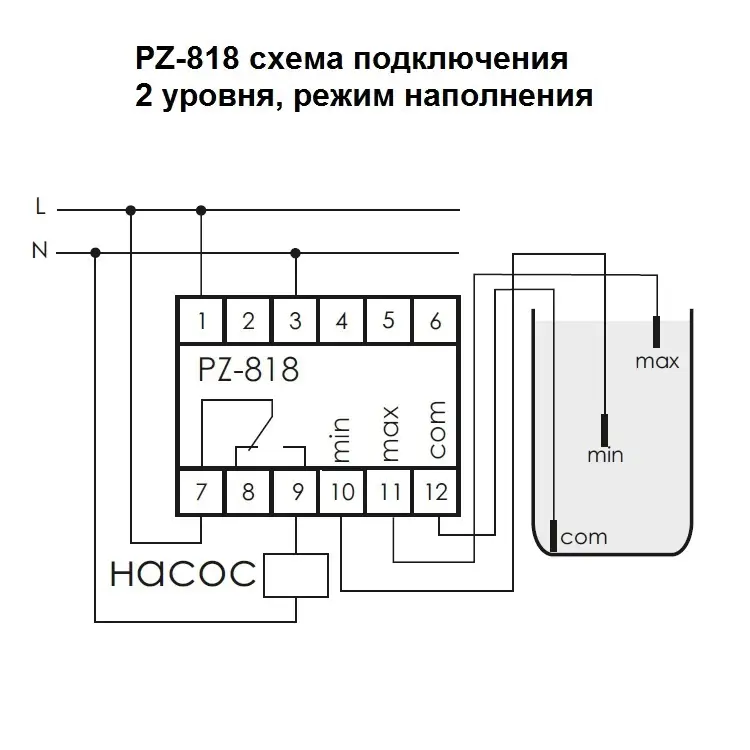

Выбор режима работы - наполнение или откачивание жидкости осуществляется перемычкой. Режим наполнения резервуара. При упускании уровня жидкости ниже минимального замыкаются контакты 7−9. При достижении верхнего уровня замыкаются контакты 7−8.

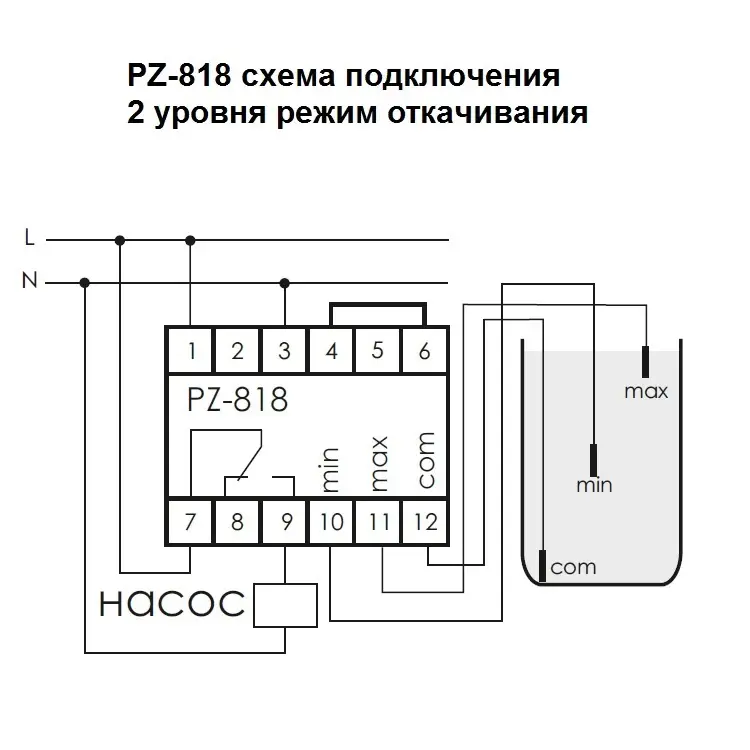

Режим откачивания жидкости (установлена перемычка между контактами 4−6). При опускании уровня жидкости ниже минимального замыкаются контакты 7−8. При достижении верхнего уровня замыкаются контакты 7−9.
