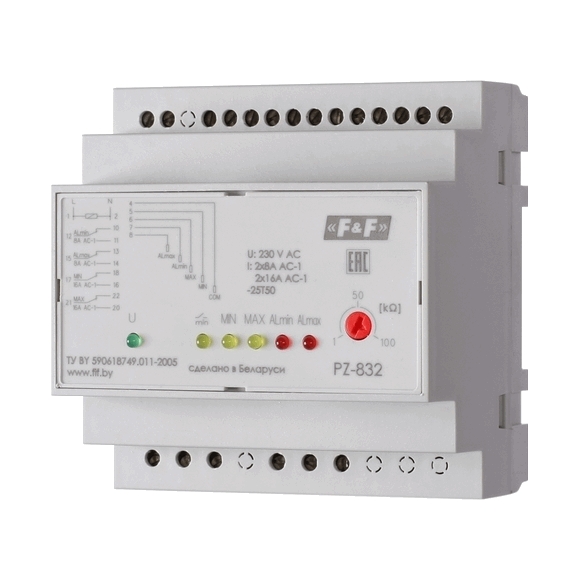

Реле контроля уровня жидкости в модульном корпусе на Din-рейку PZ-832 предназначено четырехуровнего контроля уровня жидкости в цистернах, емкостях, колодцах и пр. с выдачей сигнала управления для включения откачивающего или закачивающего насоса. Работа основана на изменении сопротивления проводящей жидкости между датчиками-электродами. Не используются для контроля дистиллированной воды, бензина, масла, керосина, этиленгликоля, сжиженного газа. Для предотвращения износа электодов и электролиза жидкости на электроды подается переменное напряжение. Реле имеет два независимых канала контроля аварийных нижнего ALmin и верхнего ALmax уровней и двух контрольных уровней МАХ и MIN, в пределах которых поддерживается уровень жидкости. Выходные реле независимые по каждому из аварийных уровней, два выходных реле по уровням МIN и MAX переключаются одновременно.

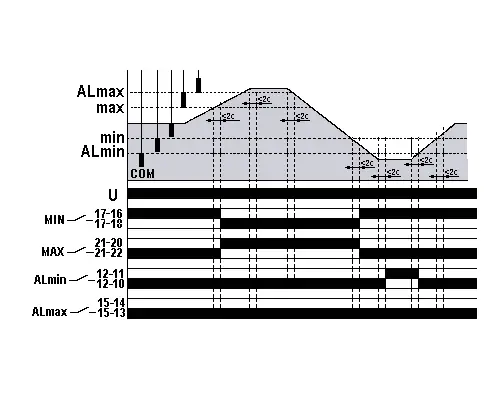

Реле контролирует наличие жидкости на двух уровнях. Если уровень жидкости опускается ниже минимального — переключаются контакты 17–16 и 21–22 (включение наполняющего резервуар насоса). При достижении жидкостью верхнего уровня контакты возвращаются в исходное состояние (выключение насоса). Дополнительные аварийные уровни предназначены для защиты от переполнения резервуара и его опустошения. Для контроля верхнего аварийного уровня аварийный датчик (зонд) необходимо разместить выше максимального, а для контроля нижнего аварийного уровня — ниже минимального. Если уровень жидкости опускается ниже аварийного (АLmin), замыкаются контакты 11–12. При достижении жидкостью верхнего аварийного уровня (ALmax) замыкаются контакты 14–15.
