НАЗНАЧЕНИЕ:

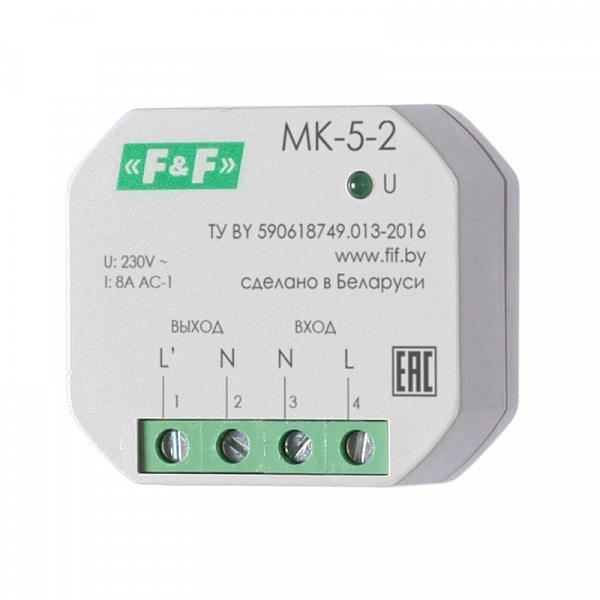

Модуль защиты контактов МК-5-2 предназначен для защиты контактов выключателей и реле от повреждения при подключении к цепи питания емкостных нагрузок, которые имеют значительные пусковые токи. К таким нагрузкам относятся: импульсные блоки питания, светодиодные лампы, драйверы для светодиодных лент или светодиодных модулей и т.п.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяется как промежуточный модуль, гасящий негативный эффект высоких пусковых токов, следствием которых является слипание контактов управляющих устройств в электрической сети жилых домов, общественных организаций, кинотеатров, компьютерных залов, супермаркетов, школ, больниц, систем уличного освещения.
ОСОБЕННОСТИ:
- монтаж в подрозетник (монтажную коробку);
- ограничение пускового тока нагрузки до 8 А;
- максимальная ёмкость нагрузки 3000 мкФ;
- максимальный ток нагрузки 8 А;
- максимальное коммутируемое напряжение 250 В АС.
ПРИНЦИП РАБОТЫ:

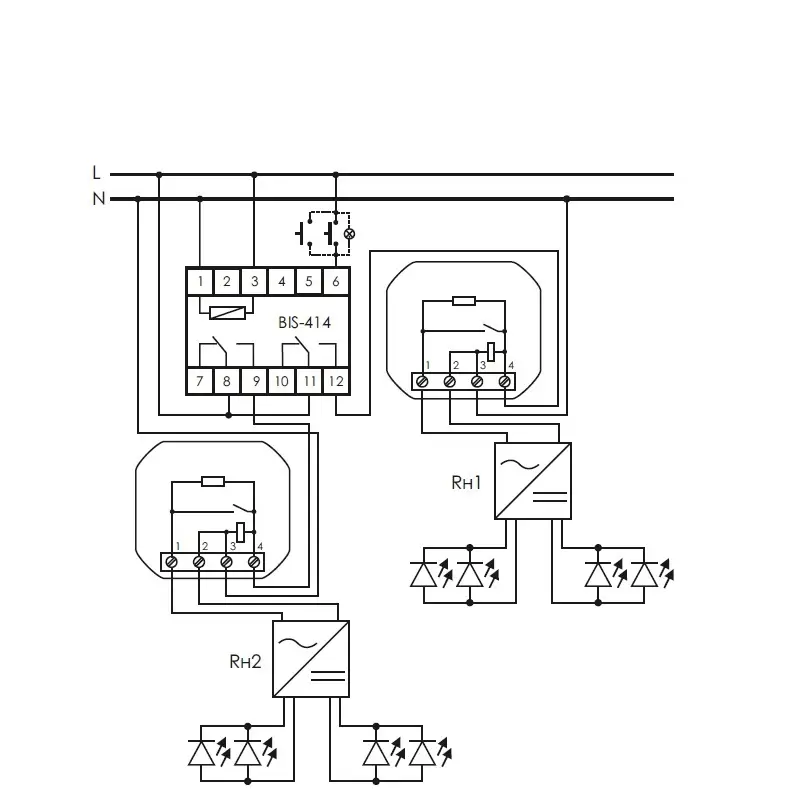

При подаче напряжения на модуль контакты встроенного реле разомкнуты. Снижение пускового тока, проходящего через модуль защиты, осуществляется встроенным последовательно включенным резистором. Через фиксированное время контакт реле замыкается и ток, исключая резистор, подается на нагрузку (R). В дальнейшем модуль защиты контактов на работу нагрузки влияния не оказывает.
