Назначение

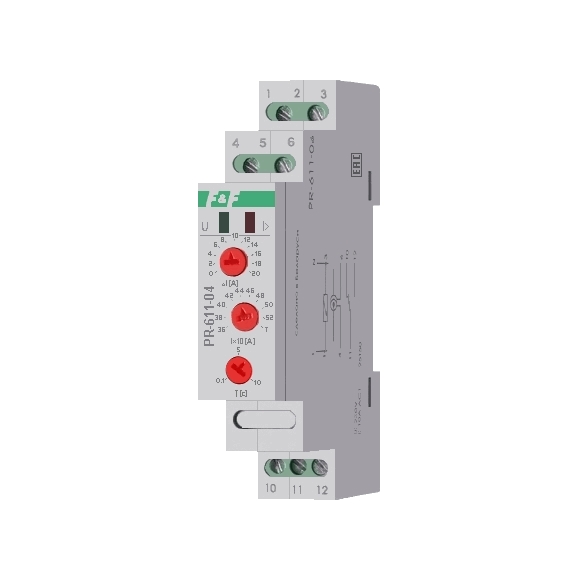

Реле тока PR-611-04 предназначено для защиты трансформаторных подстанций и линий электропередач напряжением 0.4 кВ от однофазных коротких замыканий.
Может применяться в системах релейной защиты и автоматики в качестве устройства, реагирующего на отклонение силы переменного тока в контролируемой цепи от установленного значения.
Реле поставляется в комплекте с трансформатором тока
Принцип работы
Реле измеряет ток нагрузки с помощью выносного датчика тока.
При превышении током установленного значения через установленное время задержки перебрасываются контакты реле.
При снижении тока контакты реле возвращаются в исходное состояние.
В трехфазной сети реле измеряет ток в нулевом проводе с помощью выносного датчика тока.
При возникновении короткого замыкания в линии замыкается цепь питания катушки независимого расцепителя (QF).
Расцепитель срабатывает и отключает автоматический выключатель.
