Назначение

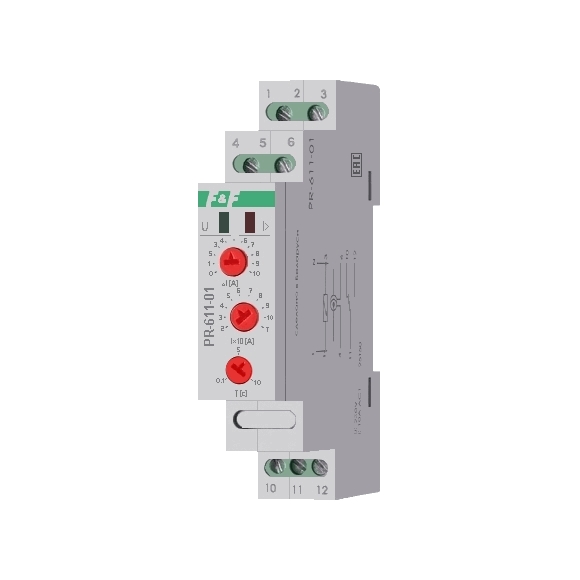

Реле тока PR-611-01 предназначено для защиты трансформаторных подстанций и линий электропередач напряжением 0.4 кВ от однофазных коротких замыканий. Может применяться в системах релейной защиты и автоматики в качестве устройства, реагирующего на отклонение силы переменного тока в контролируемой цепи от установленного значения.
Реле поставляется в комплекте с трансформатором тока
Принцип работы
Реле измеряет ток нагрузки с помощью выносного датчика тока. При превышении током установленного значения через установленное время задержки перебрасываются контакты реле. При снижении тока контакты реле возвращаются в исходное состояние.
В трехфазной сети реле измеряет ток в нулевом проводе с помощью выносного датчика тока. При возникновении короткого замыкания в линии замыкается цепь питания катушки независимого расцепителя (QF). Расцепитель срабатывает и отключает автоматический выключатель.
