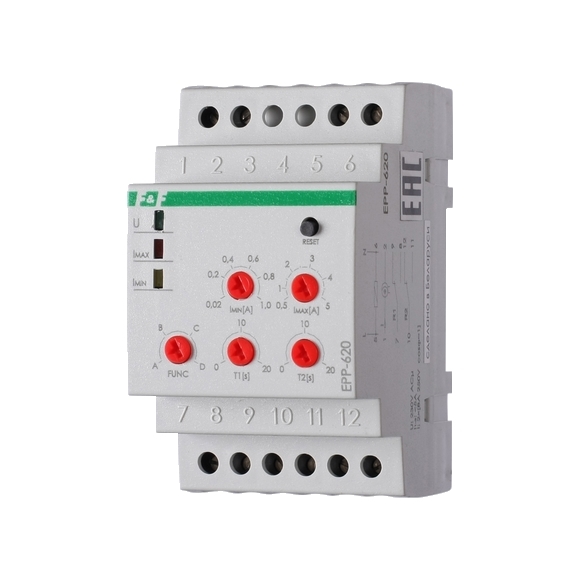

EPP-620 Реле контроля тока

Name: Реле контроля тока
Brand: F&F (Евроавтоматика)
Price: 6079 6079
Availability: InStock

6 079 руб.

Назначение

Реле тока EPP-620 предназначено для применения в системах релейной защиты и автоматики в качестве устройства, реагирующего на отклонение силы переменного тока в контролируемой цепи от установленного значения.

Принцип работы

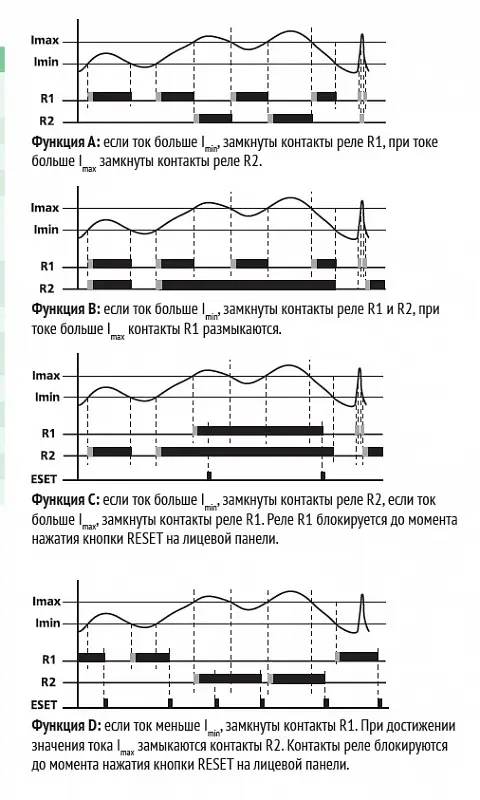

Потенциометрами Imin и Imax устанавливаются, соответственно, нижний и верхний порог срабатывания. Потенциометрами Т1 и Т2 устанавливают задержку времени срабатывания реле R1 и R2, соответственно. Работа реле выбирается переключателем функций.

Товар в наличии

Линейка номиналов

EPP-618 EPP-619-01 EPP-619-02 EPP-620 MK-5-1 MK-5-2 PR-610-01 PR-610-02 PR-610-03 PR-610-04 PR-610-05 PR-611-01 PR-611-02 PR-611-03 PR-611-04 PR-611-05 PR-612 PR-613 PR-614 PR-615 МРП-101 AC230В УХЛ4 МРП-102 AC230В УХЛ4 МРП-108 AC230В УХЛ4 МРП-1Т AC230В УХЛ4 РКТ-3 АС16А ACDC50-270В УХЛ4 РКТ-3 АС5А ACDC50-270В УХЛ4 РКТ-3-15 АС16А ACDC50-270В УХЛ2 РКТ-3-15 АС16А ACDC50-270В УХЛ4 РКТ-3-15 АС5А ACDC50-270В УХЛ2 РКТ-3-15 АС5А ACDC50-270В УХЛ4 РПН-1-100 УХЛ4 РПН-1-25 УХЛ4 РПН-1-40 УХЛ4 РПН-1М-100 УХЛ4 РПН-1М-25 УХЛ4 РПН-1М-40 УХЛ4 РТ 40У РТ-40M УХЛ4

Технические характеристики

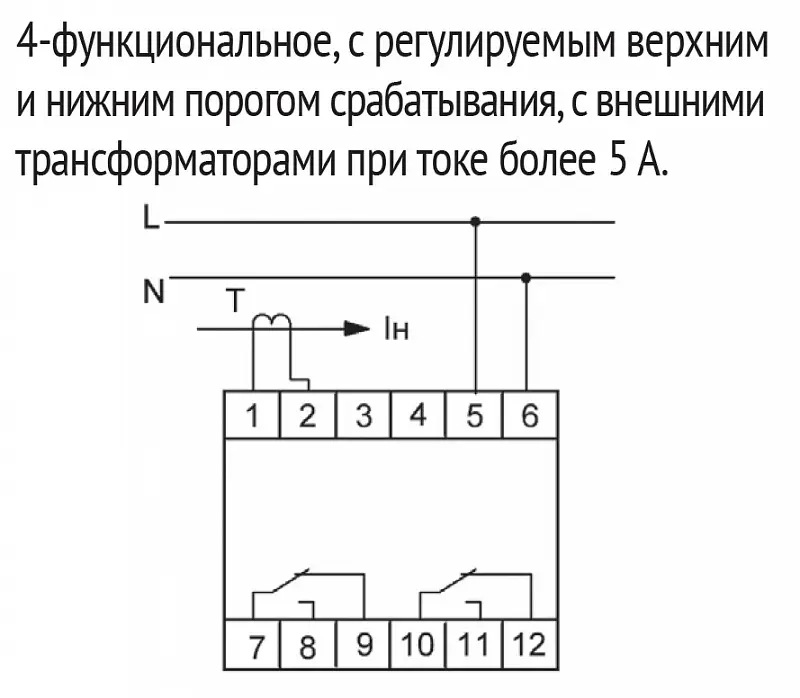

Схемы подключения
Документы

Напряжение питания: 24-264V AC/DC
Ток нагрузки: 5*Ктр (мин.: 0,02...1 А / макс.: 0,5...5 А)
Габаритные размеры: 90х53х60 мм
Масса: 80 г.
Способ монтажа: на DIN-рейку
Состояние выхода: 2 перекл. конт. реле
Гистерезис: 10 %
Погрешность: 3 %
Коммутируемый ток: 16 А (220 V AC)
Тип подсоединения: винтовые зажимы

Инструкция по работе с реле тока

epp_620-manual.pdf
