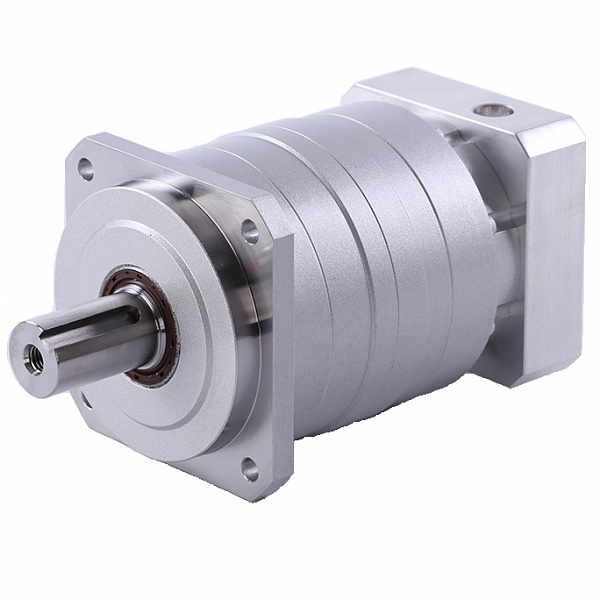

EPB-060 Планетарный редуктор EED

Цену уточняйте у менеджера

Особенности

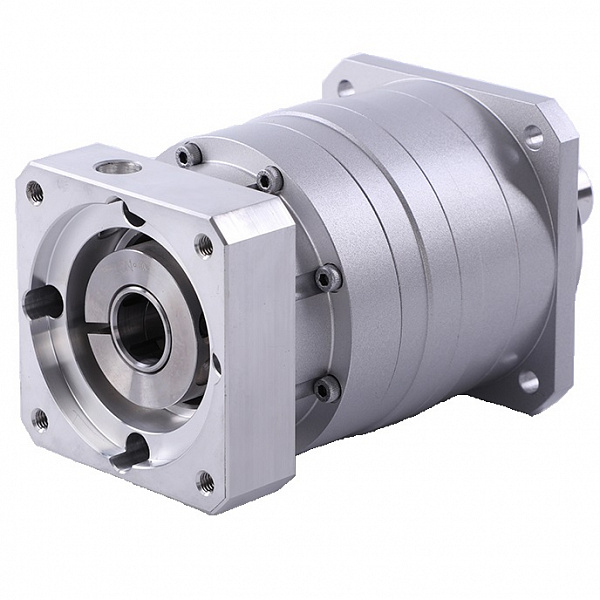

Соединение типа адаптер-втулка на входе редуктора позволяет использовать с большим количеством серводвигателей.
Применение в конструкции игольчатых роликовых подшипников без сепаратора удалось получить высокий крутящий момент
Использование высоковязкой смазки редуктора исключает применение технического обслуживания редуктора.
Смазка заправляется единожды на весь срок службы исключая протечку и позволяет функционировать устройству в любом монтажном положении.

Товар не в наличии

Линейка номиналов

EPB-042 EPB-060 EPB-090 EPB-115 EPB-140 EPB-180 EPB-220

Расшифровка номенклатуры
Габаритные размеры

EP B 042 7 K 3 19HB16

EP - Серия прецизионных планетарных редукторов EED
B - Наименование серии EPB
042 - Размер фланца
7 - Передаточное число

Одноступенчатый: 3, 4, 5, 6, 7, 8, 9, 10
Двухступенчатый: 45, 50, 60, 70, 80, 90, 100

K - Выходной вал

K...: вал со шпонкой
S...: гладкий вал

3 - Люфт: 3...5 угловых минут
19HB16 - Код сборки

			*1	*2	*3	*4	*5	*6	*7
Размер вых. фланца	Кол.во ступеней	i	Ном. выходной крутящий момент	Макс. выходной крутящий момент	Момент аварийной остановки	Ном. входные обороты	Макс. входные обороты	Допустимая радиальная нагрузка	Допустимая аксиальная нагрузка
Размер вых. фланца	Кол.во ступеней	i	[Нм]	[Нм]	[Нм]	[об/мин]	[об/мин]	[Н]	[Н]
060	1	3	18	35	80	3000	6000	430	310
		4	27	50	100	3000	6000	470	360
		5	27	50	100	3000	6000	510	390
		6	27	50	100	3000	6000	540	430
		7	27	50	100	3000	6000	570	460
		8	27	50	100	3000	6000	600	480
		9	18	35	80	3000	6000	620	510
		10	18	35	80	3000	6000	640	530
	2	15	18	35	80	3000	6000	740	630
		16	27	50	100	3000	6000	750	650
		20	27	50	100	3000	6000	810	720
		25	27	50	100	3000	6000	870	790
		28	27	50	100	3000	6000	910	830
		30	18	35	80	3000	6000	930	860
		35	27	50	100	3000	6000	980	920
		40	27	50	100	3000	6000	1000	970
		45	18	35	80	3000	6000	1100	1000
		50	27	50	100	3000	6000	1100	1100
		60	27	50	100	3000	6000	1200	1100
		70	27	50	100	3000	6000	1200	1100
		80	27	50	100	3000	6000	1200	1100
		90	18	35	80	3000	6000	1200	1100
		100	18	35	80	3000	6000	1200	1100

*1 – При номинальных входных оборотах срок службы составляет 20 000 часов
*2 – Максимальный момент при пуске и остановке
*3 – Максимальный момент при ударной нагрузке (до 1000 раз)
*4 – Максимальное среднее количество входящих оборотов
*5 – Максимальное кратковременное количество входящих оборотов
*6 – При этой радиальной нагрузке и номинальных входящих оборотах срок службы составляет 20 000 часов (при приложении силы к центру выходного вала и отсутствии аксиальной нагрузки)
*7 - При этой аксиальной нагрузке и номинальных входящих оборотах срок службы составляет 20 000 часов (при приложении силы к выходному подшипнику и отсутствии радиальной нагрузки)

			*8	*9	*10
Размер вых. фланца	Кол.во ступеней	i	Макс. радиальная нагрузка	Макс. аксиальная нагрузка	Вес	Момент инерции (≤ Ø8мм)	Момент инерции (≤ Ø14мм)	Момент инерции (≤ Ø19мм)
Размер вых. фланца	Кол.во ступеней	i	[Н]	[Н]	[кг]	[кгсм2]	[кгсм2]	[кгсм2]
060	1	3	1200	1100	1.4	0.14	0.22	0.43
		4	1200	1100		0.095	0.17	0.38
		5	1200	1100		0.077	0.16	0.36
		6	1200	1100		0.068	0.15	0.36
		7	1200	1100		0.062	0.14	0.35
		8	1200	1100		0.059	0.14	0.35
		9	1200	1100		0.057	0.14	0.34
		10	1200	1100		0.056	0.14	0.34
	2	15	1200	1100	1.6	0.055	0.14	/
		16	1200	1100		0.057	0.14	/
		20	1200	1100		0.054	0.13	/
		25	1200	1100		0.053	0.13	/
		28	1200	1100		0.055	0.13	/
		30	1200	1100		0.049	0.13	/
		35	1200	1100		0.053	0.13	/
		40	1200	1100		0.049	0.13	/
		45	1200	1100		0.053	0.13	/
		50	1200	1100		0.049	0.13	/
		60	1200	1100		0.049	0.13	/
		70	1200	1100		0.049	0.13	/
		80	1200	1100		0.049	0.13	/
		90	1200	1100		0.049	0.13	/
		100	710	640		0.030	0.13	/

*8 – Максимальная радиальная нагрузка, которую может выдержать редуктор
*9 - Максимальная аксиальная нагрузка, которую может выдержать редуктор
*10 – Вес изделия может незначительно различаться от изделия к изделию

Одноступенчатый

*1 – Длина будет различаться в зависимости от присоединяемого двигателя

*2 – Для соединения с двигателем применяется втулка

Двухступенчатый

*1 – Длина будет различаться в зависимости от присоединяемого двигателя
*2 – Для соединения с двигателем применяется втулка

Размеры присоединительных фланцев

Код модели редуктора	## - Код входного фланца	Одноступенчатый					Двухступенчатый
Код модели редуктора	## - Код входного фланца	L1	L2	L3	L4	L5	L1	L2	L3	L4	L5
EPB-060-□-□-8## (Входное отверстие ≤ Ø8)	AA AC AD AF AG	112	75	□52	15.5	32	131	94	□52	15.5	32
	AD AE AH AJ AK	117	80	□52	20.5	37	136	99	□52	20.5	37
	BA BB BD BE	112	75	□60	15.5	32	131	94	□60	15.5	32
	BC BF	117	80	□60	20.5	37	136	99	□60	20.5	37
	CA	117	80	□70	20.5	37	136	99	□70	20.5	37
EPB-060-□-□-14## (Входное отверстие ≤ Ø14)	BA BB BD BE BF BG BJ BK	115	78	□65	16.5	35	136	99	□65	16.5	35
	BC BH BM	120	83	□65	21.5	40	141	104	□65	21.5	40
	BL	125	88	□65	26.5	45	146	109	□65	26.5	45
	CA	115	78	□70	16.5	35	136	99	□70	16.5	35
	CB	120	83	□70	21.5	40	141	104	□70	21.5	40
	DA DB DC DD DF DH	115	78	□80	16.5	35	136	99	□80	16.5	35
	DE	120	83	□80	21.5	40	141	104	□80	21.5	40
	DG	125	88	□80	26.5	45	146	109	□80	26.5	45
	EA EB EC	115	78	□90	16.5	35	136	99	□90	16.5	35
	ED	125	88	□90	26.5	45	146	109	□90	26.5	45
	FA	115	78	□100	16.5	35	136	99	□100	16.5	35
	GA	115	78	□115	16.5	35	136	99	□115	16.5	35
EPB-060-□-□-19## (Входное отверстие ≤ Ø19)	DA DB DC	130	93	□80	25	50	/	/	/	/	/
	DD	140	103	□80	35	60	/	/	/	/	/
	DE	135	98	□80	30	55	/	/	/	/	/
	EA	135	98	□90	30	55	/	/	/	/	/
	EB	130	93	□90	25	50	/	/	/	/	/
	EC	140	103	□90	35	60	/	/	/	/	/
	FA	130	93	□100	25	50	/	/	/	/	/
	FB	140	103	□100	35	60	/	/	/	/	/
	GA GC	135	98	□115	30	55	/	/	/	/	/
	GB GD	130	93	□115	25	50	/	/	/	/	/
	HA	130	93	□130	25	50	/	/	/	/	/
	HB	145	108	□130	40	65	/	/	/	/	/
	HC HD HE	135	98	□130	30	55	/	/	/	/	/

*1 – Одноступенчатые редукторы обладают передаточным числом i= 3-10, двухступенчатые i= 15-100
