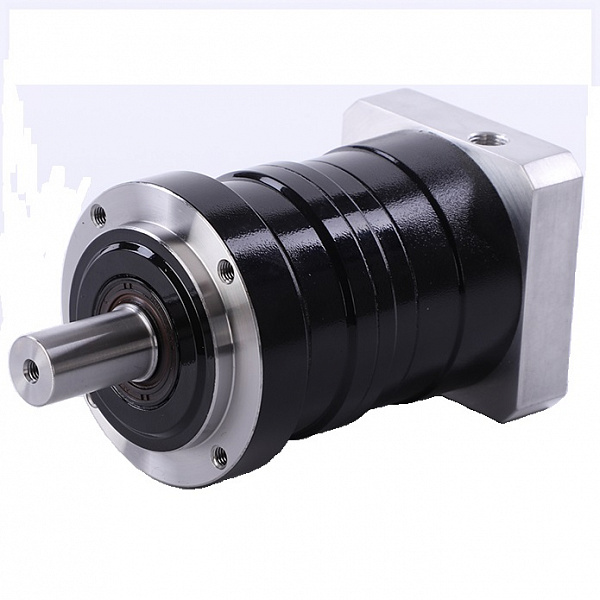

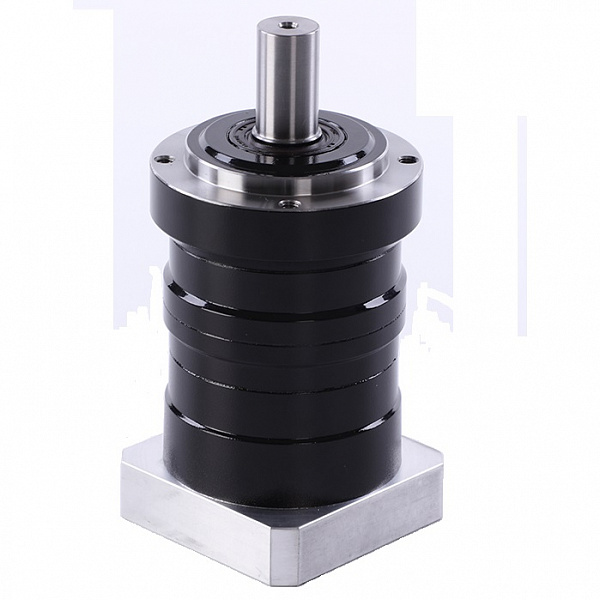

EPL-120 Планетарный редуктор EED

Цену уточняйте у менеджера

Особенности

Модель с круглым выходным фланцем.

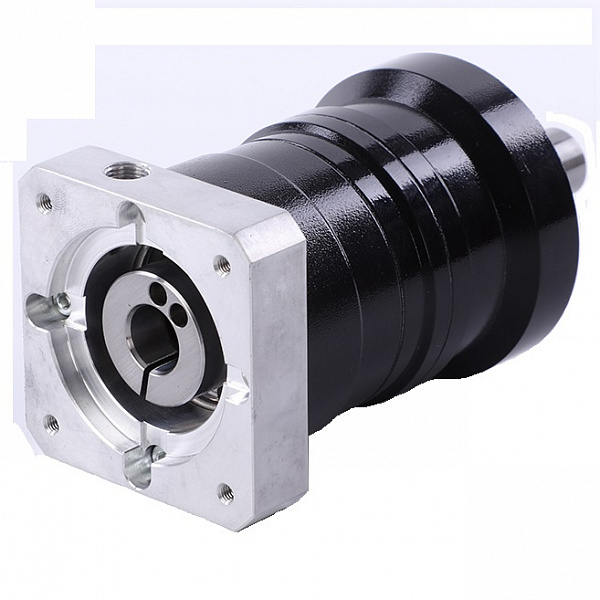

Соединение типа адаптер-втулка на входе редуктора позволяет использовать с большим количеством серводвигателей.
Применение в конструкции игольчатых роликовых подшипников без сепаратора удалось получить высокий крутящий момент
Использование высоковязкой смазки редуктора исключает применение технического обслуживания редуктора.
Смазка заправляется единожды на весь срок службы исключая протечку и позволяет функционировать устройству в любом монтажном положении.

Товар не в наличии

Линейка номиналов

EPL-050 EPL-070 EPL-090 EPL-120 EPL-155 EPL-205 EPL-235

Расшифровка номенклатуры
Габаритные размеры

EP L 050 7 K 5 19HB16

EP - Серия прецизионных планетарных редукторов EED
L - Наименование серии EPL
050 - Размер фланца
7 - Передаточное число
- Одноступенчатый: 3, 4, 5, 6, 7, 8, 9, 10
- Двухступенчатый: 15, 16, 20, 25, 28, 30, 35, 40,
  45, 50, 60, 70, 80, 90, 100
K - Выходной вал
- K...: вал со шпонкой
- S...: гладкий вал
5 - Люфт: 3...5 угловых минут
19HB16 - Код сборки

			*1	*2	*3	*4	*5	*6	*7
Размер вых. фланца	Кол-во ступеней	i	Ном. выходной крутящий момент	Макс. выходной крутящий момент	Момент аварийной остановки	Ном. входные обороты	Макс. входные обороты	Допустимая радиальная нагрузка	Допустимая аксиальная нагрузка
Размер вых. фланца	Кол-во ступеней	i	[Нм]	[Нм]	[Нм]	(об/мин]	[об/мин]	[Н]	[Н]
120	1	3	120	225	500	3000	6000	1300	1500
		4	120	330	625	3000	6000	1500	1700
		5	180	330	625	3000	6000	1600	1900
		6	180	330	625	3000	6000	1700	2000
		7	180	330	625	3000	6000	1800	2100
		8	180	330	625	3000	6000	1900	2300
		9	120	225	500	3000	6000	1900	2400
		10	120	225	500	3000	6000	2000	2500
	2	15	120	225	500	3000	6000	2300	3000
		16	180	330	625	3000	6000	2300	3100
		20	180	330	625	3000	6000	2500	3400
		25	180	330	625	3000	6000	2700	3700
		28	180	330	625	3000	6000	2800	3900
		30	120	225	500	3000	6000	2900	3900
		35	180	330	625	3000	6000	3000	3900
		40	180	330	625	3000	6000	3200	3900
		45	120	225	500	3000	6000	3300	3900
		50	180	330	625	3000	6000	3400	3900
		60	180	330	625	3000	6000	3600	3900
		70	180	330	625	3000	6000	3800	3900
		80	180	330	625	3000	6000	4000	3900
		90	120	225	500	3000	6000	4200	3900
		100	120	225	500	3000	6000	4300	3900

*1 – При номинальных входных оборотах срок службы составляет 20 000 часов

*2 – Максимальный момент при пуске и остановке

*3 – Максимальный момент при ударной нагрузке (до 1000 раз)

*4 – Максимальное среднее количество входящих оборотов

*5 – Максимальное кратковременное количество входящих оборотов

*6 – При этой радиальной нагрузке и номинальных входящих оборотах срок службы составляет 20 000 часов (при приложении силы к центру выходного вала и отсутствии аксиальной нагрузки)

*7 - При этой аксиальной нагрузке и номинальных входящих оборотах срок службы составляет 20 000 часов (при приложении силы к выходному подшипнику и отсутствии радиальной нагрузки)

			*8	*9	*10
Размер вых. фланца	Кол-во ступеней	i	Макс. радиальная нагрузка	Макс. аксиальная нагрузка	Вес	Момент инерции (≤ Ø14мм)	Момент инерции (≤ Ø19мм)	Момент инерции (≤ Ø28мм)	Момент инерции (≤ Ø38мм)
Размер вых. фланца	Кол-во ступеней	i	[Н]	[Н]	[кг]	[кгсм²]	[кгсм²]	[кгсм²]	[кгсм²]
120	1	3	4300	3900	7.8	/	3.3	5.3	13
		4	4300	3900		/	2.0	4.1	12
		5	4300	3900		/	1.6	3.6	11
		6	4300	3900		/	1.3	3.3	11
		7	4300	3900		/	1.1	3.2	11
		8	4300	3900		/	1.0	3.1	11
		9	4300	3900		/	0.98	3.0	11
		10	4300	3900		/	0.95	3.0	11
	2	15	4300	3900	8.7	0.43	0.86	2.8	/
		16	4300	3900		0.48	0.92	2.9	/
		20	4300	3900		0.40	0.83	2.8	/
		25	4300	3900		0.38	0.82	2.8	/
		28	4300	3900		0.44	0.88	2.8	/
		30	4300	3900		0.29	0.74	2.7	/
		35	4300	3900		0.37	0.81	2.7	/
		40	4300	3900		0.28	0.79	2.7	/
		45	4300	3900		0.37	0.80	2.7	/
		50	4300	3900		0.28	0.73	2.7	/
		60	4300	3900		0.28	0.73	2.7	/
		70	4300	3900		0.28	0.73	2.7	/
		80	4300	3900		0.28	0.73	2.7	/
		90	4300	3900		0.27	0.73	2.7	/
		100	4300	3900		0.27	0.73	2.7

*8 – Максимальная радиальная нагрузка, которую может выдержать редуктор

*9 - Максимальная аксиальная нагрузка, которую может выдержать редуктор

*10 – Вес изделия может незначительно различаться от изделия к изделию

Одноступенчатый

*1 – Длина будет различаться в зависимости от присоединяемого двигателя

*2 – Для соединения с двигателем применяется втулка

Двухступенчатый

*1 – Длина будет различаться в зависимости от присоединяемого двигателя

*2 – Для соединения с двигателем применяется втулка

Размеры присоединительных фланцев

Код модели редуктора	## - Код входного фланца	Одноступенчатый					Двухступенчатый
Код модели редуктора	## - Код входного фланца	L1	L2	L3	L4	L5	L1	L2	L3	L4	L5
EPL-120-□-□-14## (Входное отверстие ≤ Ø14)	BA BB BD BE BF BG BJ BK	/	/	/	/	/	204.5	134.5	□65	16.5	35
	BC BH BM	/	/	/	/	/	209.5	139.5	□65	21.5	40
	BL	/	/	/	/	/	214.5	144.5	□65	26.5	45
	CA	/	/	/	/	/	204.5	134.5	□70	16.5	35
	CB	/	/	/	/	/	209.5	139.5	□70	21.5	40
	DA DB DC DD DF DH	/	/	/	/	/	204.5	134.5	□80	16.5	35
	DE	/	/	/	/	/	209.5	139.5	□80	21.5	40
	DG	/	/	/	/	/	214.5	144.5	□80	26.5	45
	EA EB EC	/	/	/	/	/	204.5	134.5	□90	16.5	35
	ED	/	/	/	/	/	214.5	144.5	□90	26.5	45
	FA	/	/	/	/	/	204.5	134.5	□100	16.5	35
	GA	/	/	/	/	/	204.5	134.5	□115	16.5	35
EPL-120-□-□-19## (Входное отверстие ≤ Ø19)	DA DB DC	187	117	□80	25	50	214.5	144.5	□80	25	50
	DD	197	127	□80	35	60	224.5	154.5	□80	35	60
	DE	192	122	□80	30	55	219.5	149.5	□80	30	55
	EA	192	122	□90	30	55	219.5	149.5	□90	30	55
	EB	187	117	□90	25	50	214.5	144.5	□90	25	50
	EC	197	127	□90	35	60	224.5	154.5	□90	35	60
	FA	187	117	□100	25	50	214.5	144.5	□100	25	50
	FB	197	127	□100	35	60	224.5	154.5	□100	35	60
	GA GC	192	122	□115	30	55	219.5	149.5	□115	30	55
	GB GD	187	117	□115	25	50	214.5	144.5	□115	25	50
	HA	187	117	□130	25	50	214.5	144.5	□130	25	50
	HB	202	132	□130	40	65	229.5	159.5	□130	40	65
	HC HD HE	192	122	□130	30	55	219.5	149.5	□130	30	55
EPL-120-□-□-28## (Входное отверстие ≤ Ø28)	FA FB FC	204	134	□100	35	67	231.5	161.5	□100	35	67
	GA GB GC GD GE GF GG	204	134	□115	35	67	231.5	161.5	□115	35	67
	HA HC HD	204	134	□130	35	67	231.5	161.5	□130	35	67
	HB	214	144	□130	45	77	241.5	171.5	□130	45	77
	JA JB JC	204	134	□150	35	67	231.5	161.5	□150	35	67
	KA KB	204	134	□180	35	67	231.5	161.5	□180	35	67
	KD	214	144	□180	45	77	241.5	171.5	□180	45	77
	LA	204	134	□200	35	67	231.5	161.5	□200	35	67
	MA	204	134	□220	35	67	231.5	161.5	□220	35	67
EPL-120-□-□-38## (Входное отверстие ≤ Ø38)	HA	225	155	□130	45	82	/	/	/	/	/
	HB	220	150	□130	40	77	/	/	/	/	/
	JA	225	155	□150	45	82	/	/	/	/	/
	KA KB KC	225	155	□180	45	82	/	/	/	/	/
	LA	225	155	□200	45	82	/	/	/	/	/
	LB	235	165	□200	55	92	/	/	/	/	/
	MA MB	225	155	□220	45	82	/	/	/	/	/
	NA	225	155	□250	45	82	/	/	/	/	/

*1 – Одноступенчатые редукторы обладают передаточным числом i= 3-10, двухступенчатые i= 15-100

*2 – Для соединения с двигателем применяется втулка
