KA Мотор-редуктор с полым валом со шпоночным пазом

Цену уточняйте у менеджера

Мотор-редуктор с полым валом со шпоночным пазом

Товар не в наличии

Линейка номиналов

AD-K AM-K AZ K K..B KA KAF KF KH KH..B KHF KHZ KV KV..B KVF Rk VZ

Расшифровка номенклатуры
Схемы подключения
Габаритные размеры

Мотор-редуктор KA67 (i=22,66) AU40 IEC112B5 M4 4kW 1400rpm, n2=63/min, M2=610Nm, fB=1.3

KA - тип редуктора
67- габарит редуктора
i=22,66 - передаточное отношение
AU40 - диаметр выходного вала (AU - полый, D - выступающий), мм
IEC112 - обозначение входного типоразмера редуктора
B5 - исполнение фланца под электродвигатель (B5, B14)

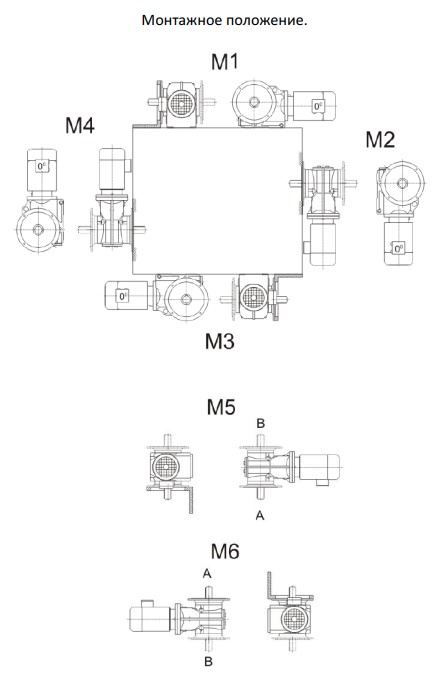

M4 - положение редуктора в пространстве
4kW - мощность электродвигателя
1400rpm - количество оборотов электродвигателя, об/мин

n2=63/min - количество оборотов выходного вала, об/мин
M2=610Nm - крутящий момент на выходном валу, Нм
fB=1.3 - коэффициент эксплуатации

Редуктор	a b c	e f g	h	k m n	p q	Размер полого вала				Размеры рычага				H L₁ L₂	N Q
Редуктор	a b c	e f g	h	k m n	p q	d₁ d₂	l₁ l₂ l₃	l₄ l₅ l₆	s t u	g₁ g₂ g₃	h₁ h₂ h₃	d₃ l₇ l₈	r S₁ α	H L₁ L₂	N Q
KA37.. K..37/T..	60 35 82	100 147 97	100_-0.5	20 M10 4	12 M8	30^H7 45	63 60 2.5	60 17 105	M10 33.3 8	23.5 20 20	100_-0.5 10 140^+0.2_-0.7	10.4_±_0.1 31 36-0.3	22.5 M10X25 60°	164 210 139	8.5 120
KA47.. K..47/T..	70 40 100	110 170 115	112_-0.5	20 M10 4	12 M8	35^H7 50	78 75 3	75 22 132	M12 38.3 10	30 20 20	112_-0.5 12 160^+0.2_-0.7	10.4_±_0.1 31 36_-0.3	22.5 M12x30 55°	185 243 166	7.2 160
KA57.. K..57/T..	88 47 105	122 182 120	132_-0.5	25 M12 5	20 M12	40^H7 55	86 83 3	83 29 142	M16 433 12	40 18 18	132_-0.5 13 192^+0.2_-0.7	16.4_±_0.08 54 60_-0.3	29 M16x40 55°	215 269 173	13.1 160
KA67.. K..67/T..	88 42 110	130 182 125	140_-0.5	25 M12 5	20 M12	40^H7 55	94 90 3.5	90 29 156	M16 43.3 12	45 25 25	140_-0.5 13 200^+0.2_-0.7	16.4_±_0.08 54 60_-0.3	29 M16x40 55°	226 274 179	20 160
KA 77.. K..77/T..	102 48 122	154 204 139	180_-0.5	32 M16 6	20 M12	50^H7 70	108 105 4	105 32 183	M16 53.8 14	52.5 25 25	180_-0.5 14 250^+0.2_-0.7	16.4_±_0.08 54 60_-0.3	29 M16x45 60°	286 312 202	31.3 200
KA87.. K..87/T..	118 65 160	170 280 190	212_-0.5	32 M16 6	26 M16	60^H7 85	123 120 4	120 36 210	M20 64.4 18	60 30 30	212_-0.5 16 300^+0.2_-0.7	25_±_0.08 72 80_-0.3	41 M20x50 60°	338 390 257	25.9 250
KA 97.. K..97/T..	160 83 165	226 298 190	265_-1	36 M20 6	26 M16	70^H7 95	153 150 4	150 34 270	M20 74.9 20	70 40 40	265_-1 17 350^+0.2_-1.2	25_±_0.08 92 100_-0.3	41 M20x50 50°	414 435 277	32.3 300
KA 107.. K..107/T..	190 100 190	266 370 230	315_-1	44 M24 8	- -	90^H7 118	178 175 2.5	175 40 313	M24 95.4 25	74 45 45	315_-1 20 450^+0.5_-1.5	25_±_0.08 92 100_-0.3	41 M24x60 55°	500 537 341	52 350

KA Мотор-редуктор с полым валом со шпоночным пазом

Мотор-редуктор KA67 (i=22,66) AU40 IEC112B5 M4 4kW 1400rpm, n2=63/min, M2=610Nm, fB=1.3
