KVF Мотор-редуктор с выходным фланцем и полым шлицевым выходным валом

Мотор-редуктор с выходным фланцем и полым шлицевым выходным валом

Мотор-редуктор с выходным фланцем и полым шлицевым выходным валом

Мотор-редуктор с выходным фланцем и полым шлицевым выходным валом

Цену уточняйте у менеджера

Мотор-редуктор с выходным фланцем и полым шлицевым выходным валом

Товар не в наличии

Линейка номиналов

AD-K AM-K AZ K K..B KA KAF KF KH KH..B KHF KHZ KV KV..B KVF Rk VZ

Расшифровка номенклатуры
Схемы подключения
Габаритные размеры

Мотор-редуктор KA67 (i=22,66) AU40 IEC112B5 M4 4kW 1400rpm, n2=63/min, M2=610Nm, fB=1.3

KA - тип редуктора
67- габарит редуктора
i=22,66 - передаточное отношение
AU40 - диаметр выходного вала (AU - полый, D - выступающий), мм
IEC112 - обозначение входного типоразмера редуктора
B5 - исполнение фланца под электродвигатель (B5, B14)

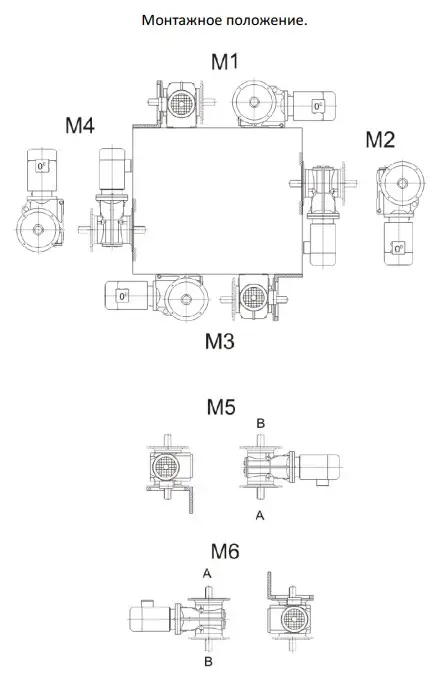

M4 - положение редуктора в пространстве
4kW - мощность электродвигателя
1400rpm - количество оборотов электродвигателя, об/мин

n2=63/min - количество оборотов выходного вала, об/мин
M2=610Nm - крутящий момент на выходном валу, Нм
fB=1.3 - коэффициент эксплуатации

Редуктор	Форма фланца	a b	c e	H h	f g	N Q	Размер полого вала
Редуктор	Форма фланца	a b	c e	H h	f g	N Q	I l₁	l₂ l₃	l₄ I₅	d d₁	d₂
KHF37.. KVF37..	Fig.1	160 110j6	3.5 10	164 100_-0.5	130 9	8.5 120	86 60	31 20	36 25	30H7 45	30h6
KHF47.. KVF47..	Fig.1	200 130j6	3.5 10	185 112_-0.5	165 11	7.2 160	102 75	32 20	37 25	35H7 50	35h6
KHF57.. KVF57..	Fig.1	250 180j6	4 15	215 132_-0.5	215 13.5	13.1 160	112 83	26 20	31 25	40H7 55	40h6
KHF67.. KVF67..	Fig.1	250 180j6	4 15	226 140_-0.5	215 13.5	20 160	118 90	38 20	43 25	40H7 55	40h6
KHF77.. KVF77..	Fig.1	300 230j6	4 16	286 180_-0.5	265 13.5	31.3 200	136 105	36 30	41 35	50H7 70	50h6
KHF87.. KVF87..	Fig.1	350 250h6	5 18	338 212_-0.5	300 17.5	25.9 250	161 120	41 40	46 45	65H7 85	65h6
KHF97.. KVF97..	Fig.2	450 350h6	5 22	414 265_-0.5	400 17.5	32.3 300	195 150	55 50	60 55	75H7 95	75h6
KHF107.. KVF107..	Fig.2	450 350h6	5 25	500 315_-0.5	400 17.5	52 350	230 175	65 60	75 70	95H7 118	95h6
KHF127..	Fig.2	550 450h6	5 22	592 375_-1	500 17.5	53 450	280 205	85 70	95 80	105H7 135	105h6
KHF157..	Fig2	660 550h6	6 28	705 450_-1	600 22	71.7 550	330 250	90 80	100 90	125H7 155	125h6

Редуктор	L₁ L₂	L₃ L₄	d₃	l₆ l₇	Размер полого вала
Редуктор	L₁ L₂	L₃ L₄	d₃	l₆ l₇	l₉ l₁₀	l₈ l₁₁	d₄ d₅	S₁ S₂	D_m M_e	M
KHF37.. KVF37..	60 24	210 139	75	95 62	25 18	60 85	37^+0.1 42	M10x30 M10	2.75 33.03_-0.03	30x1.25x30x22
KHF47.. KVF47..	75 25	243 166	83	110 77	32 18	75 115	37^+0.1 42	M1 0x30 M10	4 38.92_-0.03	35x2x30x16
KHF57.. KVF57..	83 23.5	269 173	83	117 85	32 18	83 130	37^+0.1 42	M1 0x30 M10	4 38.92_-0.03	35x2x30x16
KHF67.. KVF67..	90 23	274 179	93	126 90	42 25	90 130	47^+0.1 52	M16x50 M16	4 48.85_-0.03	45x2x30x21
KHF77.. KVF77..	105 37	312 202	114	146 105	52 23	105 160	55^+0.1 62	M16x50 M16	4 54.13_-0.03	50x2x30x24
KHF87.. KVF87..	120 30	390 257	159	170 120	62 25	120 180	72^+0.1 82	M20x60 M20	4 68.96_-0.04	65x2x30x31
KHF97.. KVF97..	150 41.5	435 277	174	206 150	72 25	150 240	72^+0.1 90	M20x60 M20	4 74.15_-0.04	70x2x30x34
KHF107.. KVF107..	175 41	537 341	200	245 176	89 26	175 290	90^+0.1 105	M20x60 M20	6 90.99_-0.04	85x3x30x27
KHF127..	205 51	615 390	233	296 /	/ /	/ /	/ /	/ /	/ /	/
KHF157..	250 60	706 705	315	370 /	/ /	/ /	/ /	/ /	/ /	/
