KH Мотор-редуктор с полым валом со стяжной муфтой

Мотор-редуктор с полым валом со стяжной муфтой

Мотор-редуктор с полым валом со стяжной муфтой

Мотор-редуктор с полым валом со стяжной муфтой

Цену уточняйте у менеджера

Мотор-редуктор с полым валом со стяжной муфтой

Товар не в наличии

Линейка номиналов

AD-K AM-K AZ K K..B KA KAF KF KH KH..B KHF KHZ KV KV..B KVF Rk VZ

Расшифровка номенклатуры
Схемы подключения
Габаритные размеры

Мотор-редуктор KA67 (i=22,66) AU40 IEC112B5 M4 4kW 1400rpm, n2=63/min, M2=610Nm, fB=1.3

KA - тип редуктора
67- габарит редуктора
i=22,66 - передаточное отношение
AU40 - диаметр выходного вала (AU - полый, D - выступающий), мм
IEC112 - обозначение входного типоразмера редуктора
B5 - исполнение фланца под электродвигатель (B5, B14)

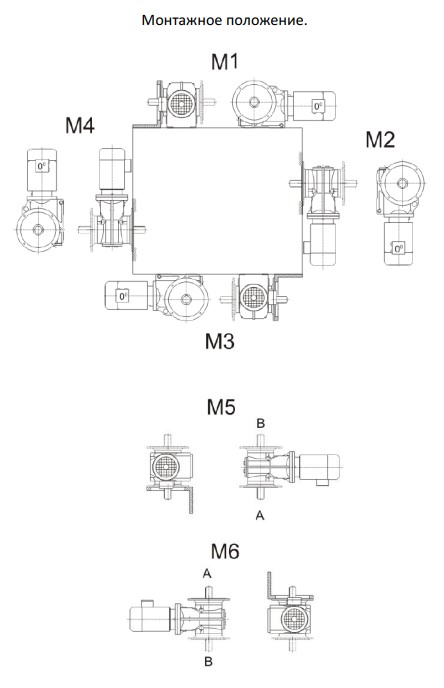

M4 - положение редуктора в пространстве
4kW - мощность электродвигателя
1400rpm - количество оборотов электродвигателя, об/мин

n2=63/min - количество оборотов выходного вала, об/мин
M2=610Nm - крутящий момент на выходном валу, Нм
fB=1.3 - коэффициент эксплуатации

Редукторы	a b c	e f g	H L₁ L₂	h N Q	k m n	p q	L₃ L₄	hollow shaft dimention
Редукторы	a b c	e f g	H L₁ L₂	h N Q	k m n	p q	L₃ L₄	I l₁	l₂ l₃	l₄ I₅	d d₁	d2
KH37-. KV37..	60 35 82	100 147 97	164 210 139	100_-0_.₅ 8.5 120	20 M10 4	12 M8	60 2.5	86 60	31 20	36 25	30H7 45	30h6
KH47.. KV47..	70 40 100	110 170 115	185 243 166	112_-0.5 7.2 160	20 M10 4	12 M8	75 3	102 75	32 20	37 25	35H7 50	35h6
KH57.. KV57..	88 47 105	122 182 120	215 269 173	132_-0.5 13.1 160	25 M12 5	20 M12	83 3	112 83	26 20	31 25	40H7 55	40h6
KH67.. KV67..	88 42 110	130 182 125	226 274 179	140_-0.5 20 160	25 M12 5	20 M12	90 3.5	118 90	38 20	43 25	40H7 55	40h6
KH77.. KV77..	102 48 122	154 204 139	286 312 202	180-0.5 31.3 200	32 M16 6	20 M12	105 4	136 105	36 30	41 35	50H7 70	50h6
KH87.. KV87..	118 65 160	170 280 190	338 390 257	212_-0.5 25.9 250	32 M16 6	26 M16	120 4	161 120	41 40	46 45	65H7 85	65h6
KH97.. KV97..	160 83 165	226 298 190	414 435 277	265_-1 32.3 300	36 M20 6	26 M16	150 4	195 150	55 50	60 55	75H7 95	75h6
KH107.. KV107..	190 100 190	266 370 230	500 537 341	315_-1 52 350	44 M24 8	/ /	175 2.5	230 175	65 60	75 70	95H7 118	95h6

Редуктор	l₆ l₉	hollow shaft dimention					M	h₁ h₂ h₃	g₁ g₂ g₃	l₇ I₈ d₃	r α s
Редуктор	l₆ l₉	l₁₀ l₁₁	l₁₂ l₁₃	d₄ d₅	D_m M_e	S₁ S₂	M	h₁ h₂ h₃	g₁ g₂ g₃	l₇ I₈ d₃	r α s
KH37.. KV37..	95 62	60 25	18 85	37^+0.1 42	2.75 33.03_-0.03	M10x30 M10	30x1.25x30x22	100_-0.5 10 140^+0.2_-0.7	23.5 20 20	31 36_-0.3 10.4_±_0.08	22.5 60° M10x25
KH47.. KV47..	110 77	75 32	18 115	37^+0.1 42	4 38.92_-0.03	M10x30 M10	35x2x30x16	112_-0.5 12 160^+0.2_-0.7	30 20 20	31 36_-0.3 10.4_±_0.08	22.5 55° M10x30
KH57.. KV57..	117 85	83 32	18 130	37^+0.1 42	4 38.92_-0.03	M10x30 M10	35x2x30x16	132_-0.5 13 192^+0.2_-0.7	40 18 18	54 60_-0.3 16.4_±_0.08	29 55° M12x35
KH67.. KV67..	126 90	90 42	25 130	47^+0.1 52	4 48.85_-0.03	M16x50 M16	45x2x30x21	140_-0.5 13 200^+0.2_-0.7	45 25 25	54 60_-0.3 16.4_±_0.08	29 55° M12x35
KH77.. KV77..	146 105	105 52	23 160	55^+0.1 62	4 54.13_-0.03	M16x50 M16	50x2x30x24	180_-0.5 14 250^+0.2_-0.7	52.5 25 25	54 60_-0.3 16.4_±_0.08	29 60° M16x40
KH87.. KV87..	170 120	120 62	25 180	72^+0.1 82	4 68.96_-0.04	M20x60 M20	65x2x30x31	212_-0.5 16 300^+0.2_-0.7	60 30 30	72 80_-0.3 25_±_0.08	41 60° M16x45
KH97.. KV97..	206 150	150 72	25 240	72^+0.1 90	4 74.15_-0.04	M20x60 M20	70x2x30x34	265_-1 17 350^+0.2_-0.7	70 40 40	92 100_-0.3 25_±_0.08	41 50° M20x50
KH107.. KV107..	245 178	175 89	26 290	90^+0.1 105	6 90.99_-0.04	M20x60 M20	85x3x30x27	315_-1 20 450^+0.2_-1.5	74 45 45	92 100_-0.3 25_±_0.08	41 55° M24x60
