SA Мотор-редуктор с полым валом со шпоночным пазом

Цену уточняйте у менеджера

Мотор-редуктор с полым валом со шпоночным пазом

Товар не в наличии

Линейка номиналов

AD-S AM-S Rs S SA SAF SAZ SF SH SHF SHF SHZ

Расшифровка номенклатуры
Схемы подключения

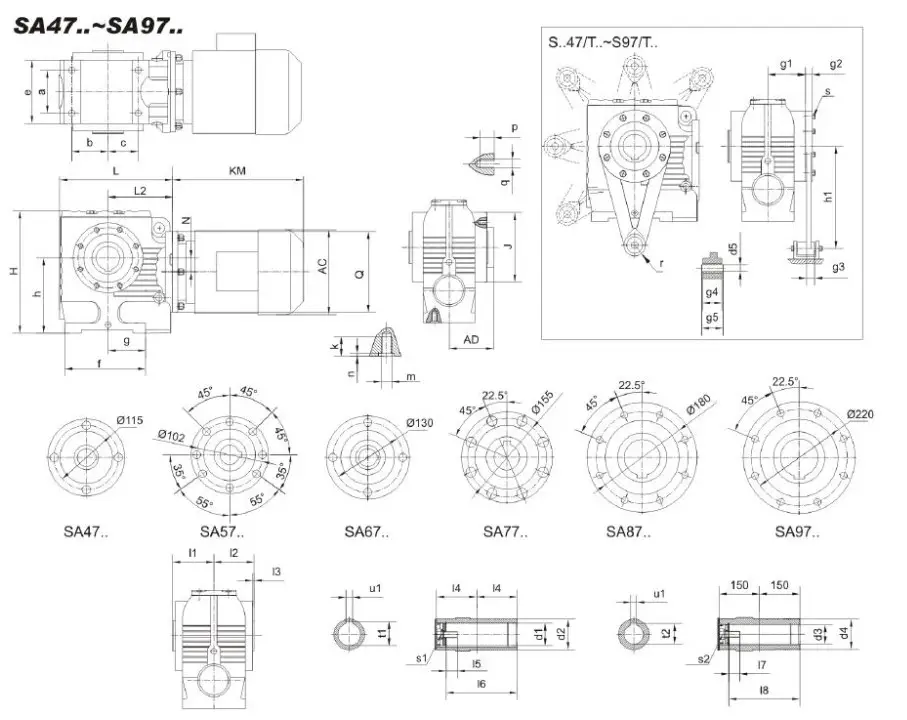

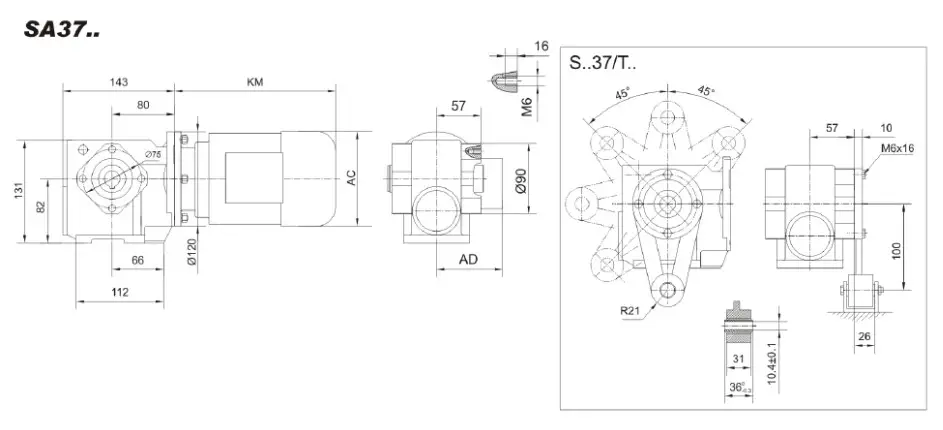

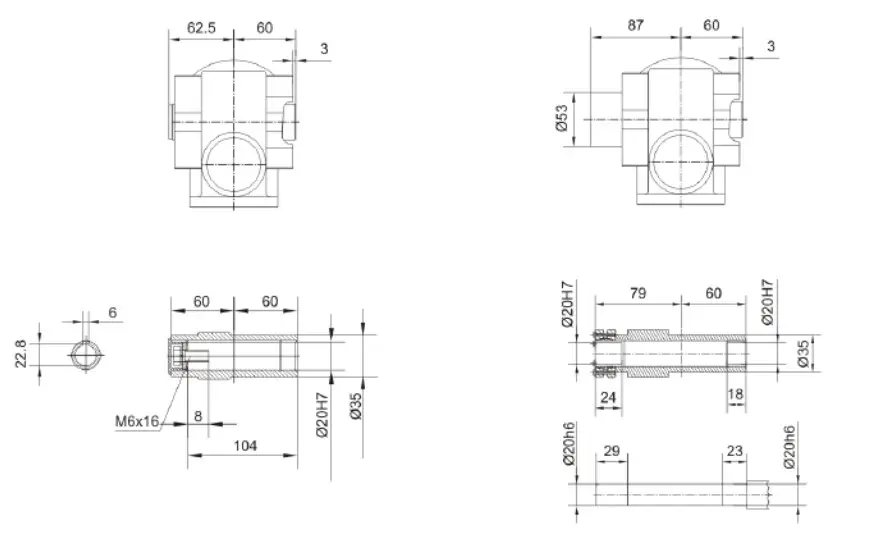

Габаритные размеры

Мотор-редуктор S67 (i=41,89) D35 IEC90B4 M3A 1.5kW 1400rpm n2=34/min, M2=355Nm, fB=1.35

S - тип редуктора
67 - габарит редуктора
i=41,89&nbsp;- передаточное отношение
D35 - диаметр выходного вала (AU - полый, D - выступающий), мм
IEC90 - обозначение входного типоразмера редуктора
B14 - исполнение фланца под электродвигатель (B5, B14)

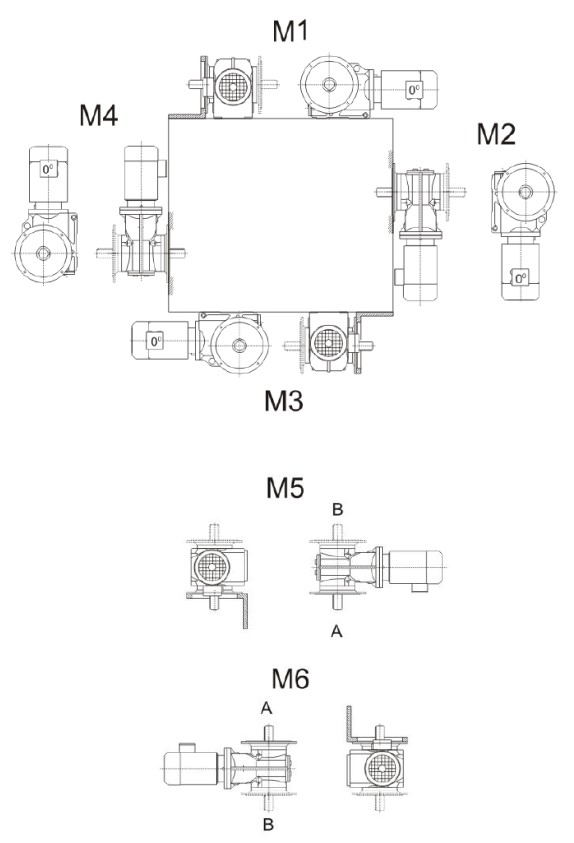

M3A - положение редуктора в пространстве
1,5kW - мощность электродвигателя
1400rpm - количество оборотов электродвигателя, об/мин

n2=34/min- количество оборотов выходного вала, об/мин
M2=355Nm- крутящий момент на выходном валу, Нм
fB=1,35- коэффициент эксплуатации

Редуктор	а b с	е f g	h	k m h	р q	Размер полого вала				Размер полого вала			Габариты рычага			Н L₁ L₂	N Q J
						Размер полого вала				Размер полого вала			g₁ g₂ g₃	g₄ g₅ h₁	d₅ r s₃
						d₁ d₂	l₁ l₂ l₃	l₄ l₅ l₆	S₁ t₁ U₁	d₃ d₄	l₇ l₈	s₂ t₂ u₂	g₁ g₂ g₃	g₄ g₅ h₁	d₅ r s₃
SA47.. S..47/T..	60 35 52	94 127 67	100	20 М10 4	12 мв	30_H7 45	63 60 2.5	60 17 105	М10Х25 33.3 8	25^H7 45	17 105	М10Х25 28.3 8	57.5 15 20.5	31 36_-0.3 130	10.4_±0.1 21 М8Х25	179 171 96	8 120 130
SA57.. S..57/T..	60 58.5 58.5	100 146 73	112	20 М10 4	12 М8	35_H7 50	78 75 3	75 22 132	М12Х30 38.3 10	30^H7 50	17 132	М10Х25 33.3 8	72 15 18.5	31 36_-0.3 160	10.4_±0.1 21 М8Х25	189 187 107	20 120 120
SA67.. S..67/T..	88 71.5 80.5	128 182 95.5	140	25 М12 5	20 М12	45_H7 65	87 84 3.5	84 29 144	М16Х40 48.8 14	40^H7 65	29 144	М16Х40 43.3 12	80.5 18 19.5	31 36_-0.3 200	10.4_±0_.₁ 21 М12Х35	236 242 135	22 160 155
SA77.. S..77/T..	102 85 85	154 204 104	180	32 М16 6	20 М12	60^H7 80	108 105 4	105 37 180	М20Х50 64.4 18	50^H7 80	32 183	М16Х45 53.8 14	101 18 32.5	54 60_-0.3 250	16.4_±0.0₈ 30 М12Х35	301 287 162	34 200 178
SA87.. S..87/T..	118 115 110	194 260 125	225	32 М16 6	26 М16	70^H7 95	128 125 5	125 34 220	М20Х50 74.9 20	60^H7 95	36 220	М20Х50 64.4 18	120 24 25.5	54 60_-0.₅ 310	16.4_±0.0₈ 30 М16Х45	368 340 190	37.5 250 215
SA97.. S..97/T..	160 135 113	236 301 140	280	36 М20 6	26 М16	90^H7 120	149 145 5	145 41 255	М24Х60 95.4 25	70^H7 120	34 260	М20Х50 74.9 20	140 26 33	72 80_-0.5 380	25_±0.08 40 М16Х50	455 420 240	52 300 260

SA Мотор-редуктор с полым валом со шпоночным пазом

Мотор-редуктор S67 (i=41,89) D35 IEC90B4 M3A 1.5kW 1400rpm n2=34/min, M2=355Nm, fB=1.35
