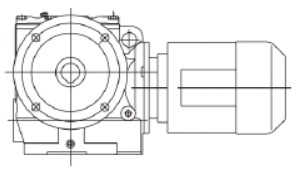

SAF Мотор-редуктор с выходным фланцем и полым выходным валом

Мотор-редуктор с выходным фланцем и полым выходным валом

Мотор-редуктор с выходным фланцем и полым выходным валом

Цену уточняйте у менеджера

Мотор редуктор с выходным фланцем и полым выходным валом

Товар не в наличии

Линейка номиналов

AD-S AM-S Rs S SA SAF SAZ SF SH SHF SHF SHZ

Расшифровка номенклатуры
Схемы подключения

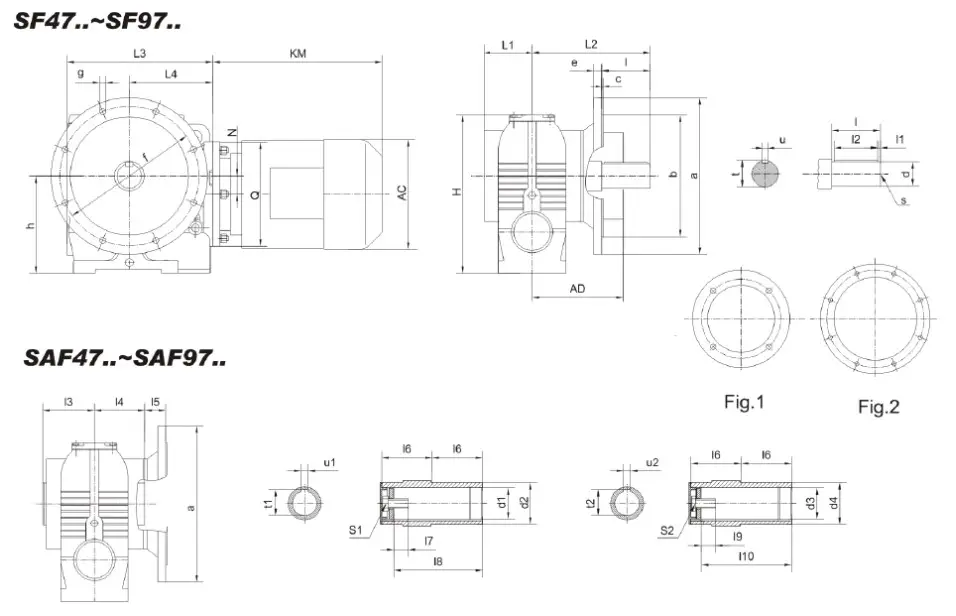

Габаритные размеры

Мотор-редуктор S67 (i=41,89) D35 IEC90B4 M3A 1.5kW 1400rpm n2=34/min, M2=355Nm, fB=1.35

S - тип редуктора
67- габарит редуктора
i=41,89 - передаточное отношение
D35 - диаметр выходного вала (AU - полый, D - выступающий), мм
IEC90 - обозначение входного типоразмера редуктора
B14 - исполнение фланца под электродвигатель (B5, B14)

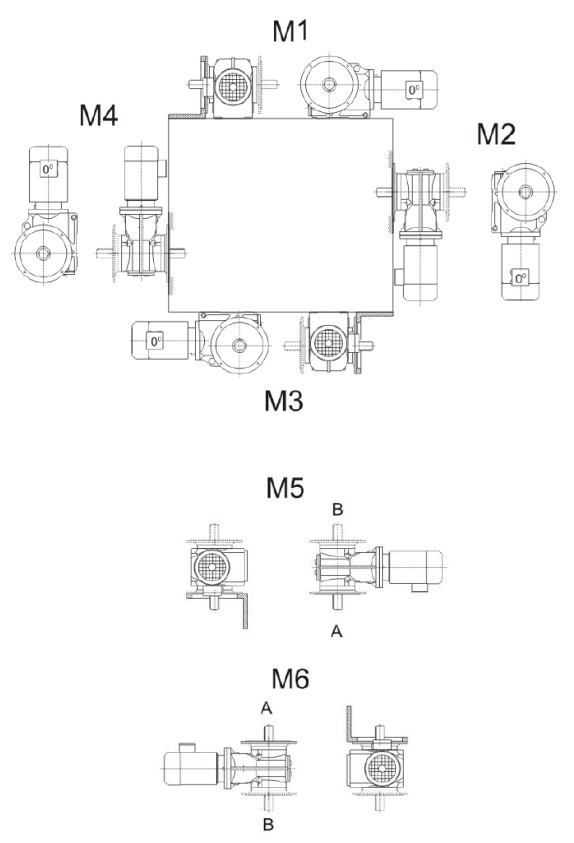

M3A - положение редуктора в пространстве
1,5kW - мощность электродвигателя
1400rpm - количество оборотов электродвигателя, об/мин

n2=34/min - количество оборотов выходного вала, об/мин
M2=355Nm - крутящий момент на выходном валу, Нм
fB=1,35 - коэффициент эксплуатации

Редуктор	Форма фланца	а b	с е	f g h	Размер вала			Размер полого вала				Размер полого вала			H	L₁ L₂ L₃	N Q
Редуктор	Форма фланца	а b	с е	f g h	d l	l₁ l₂	s t u	d₁ d₂	l₃ l₄ l₅	l₆ l₇ l₈	s t u	d₃ d₄	l₉ l₁₀	s₂ t₂ u₂	H	L₁ L₂ L₃	N Q
SF47.. SAF47..	Fig.1	160 110j6	3.5 10	130 9 100	25k6 50	5 40	М10 28 8	30^H7 45	63 60 24	60 17 105	М10Х25 33.3 8	25^H7 45	17 105	М10Х25 28.3 8	179	57.5 133.5 171	8 120
SF57.. SAF57..	Fig.1	200 130j6	3.5 12	165 11 112	30k6 60	3.5 50	М10 33 8	35^H7 50	78 75 25	75 22 132	М12Х30 38.3 10	30^Н7 50	17 132	М10Х25 33.3 8	189	72 160 187	20 120
SF67.. SAF67..	Fig.1	200 130j6	3.5 12	165 11 140	35k6 70	7 56	М12 38 10	45^H7 65	87 84 42.5	84 29 144	М16Х40 48.8 14	40^H7 65	29 144	М16Х40 43.3 12	236	80.5 190 242	22 160
SF77.. SAF77..	Fig.1	250 180j6	4 15	215 13.5 180	45k6 90	5 80	М16 48.5 14	60^H7 80	108 105 45.5	105 37 180	М20Х50 64.4 18	50^H7 80	32 183	М16Х45 53.8 14	301	121 232 287	34 200
SF87.. SAF87..	Fig.1	350 250h6	5 18	300 17.5 225	60m6 120	5 110	М20 64 18	70^H7 95	128 125 52.5	125 34 220	М20Х50 74.9 20	60^H7 95	36 220	М20Х50 64.4 18	368	145 290 340	37.5 250
SF97.. SAF97..	Fig.2	450 350h6	5 22	400 17.5 280	70m6 140	7.5 125	М20 74.5 20	90^H7 120	149 145 60	145 41 255	М24Х60 95.4 25	70^H7 120	34 260	М20Х50 74.9 20	455	165 340 420	52 300
