SHF Мотор-редуктор с выходным фланцем и полым валом со стяжной муфтой

Мотор-редуктор с выходным фланцем и полым валом со стяжной муфтой

Мотор-редуктор с выходным фланцем и полым валом со стяжной муфтой

Цену уточняйте у менеджера

Мотор-редуктор с выходным фланцем и полым валом со стяжной муфтой

Товар не в наличии

Линейка номиналов

AD-S AM-S Rs S SA SAF SAZ SF SH SHF SHF SHZ

Расшифровка номенклатуры
Схемы подключения
Габаритные размеры

Мотор-редуктор S67 (i=41,89) D35 IEC90B4 M3A 1.5kW 1400rpm n2=34/min, M2=355Nm, fB=1.35

S - тип редуктора
67 - габарит редуктора
i=41,89&nbsp;- передаточное отношение
D35 - диаметр выходного вала (AU - полый, D - выступающий), мм
IEC90 - обозначение входного типоразмера редуктора
B14 - исполнение фланца под электродвигатель (B5, B14)

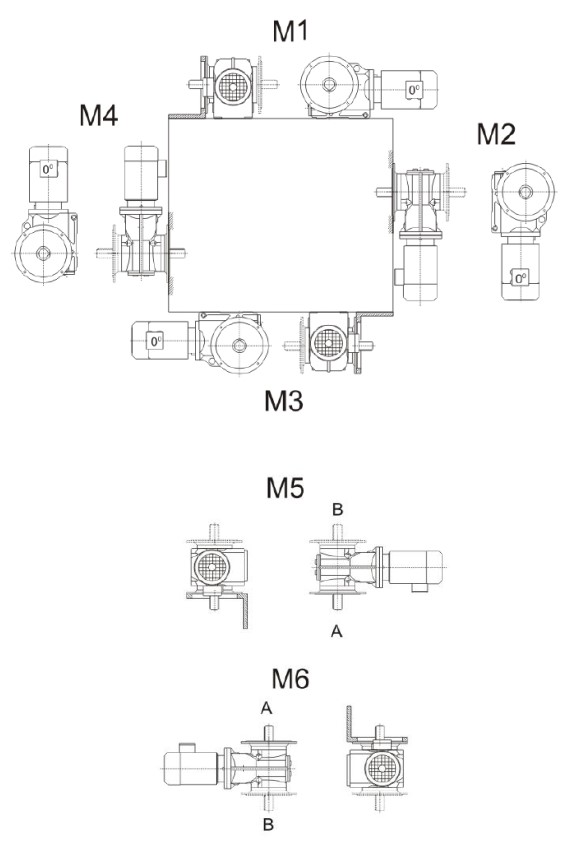

M3A - положение редуктора в пространстве
1,5kW - мощность электродвигателя
1400rpm - количество оборотов электродвигателя, об/мин

n2=34/min- количество оборотов выходного вала, об/мин
M2=355Nm- крутящий момент на выходном валу, Нм
fB=1,35- коэффициент эксплуатации

Редуктор	Форма фланца	а b	с е	f g h	H N Q	L₁ L₂	L₃ L₄	L₅ L₆	Размеры полого вала
Редуктор	Форма фланца	а b	с е	f g h	H N Q	L₁ L₂	L₃ L₄	L₅ L₆	l l₁	l₂ l₃	l₄ l₅	d d₁ d₂
SHF47..	Fig.1	160 110j6	3.5 10	130 9 100	179 8 120	95 60	171 24	96 75	86 60	31 20	36 25	30Н7 45 30h6
SHF57..	Fig.1	200 130j6	3.5 12	165 11 112	189 20 120	110 75	187 25	107 83	102 75	32 20	37 25	35Н7 50 35h6
SHF67..	Fig.1	200 130j6	3.5 12	165 11 140	236 22 160	120 84	242 42.5	135 93	112 84	38 20	43 25	40Н7 65 40h6
SHF77..	Fig.1	250 180j6	4 15	215 13.5 180	301 34 200	146 105	287 45.5	162 114	136 105	36 30	41 35	50Н7 80 50h6
SHF87..	Fig.1	350 250h6	5 18	300 17.5 225	368 37.5 250	176 125	340 52.5	190 157	165 125	40 40	45 45	65Н7 95 65h6
SHF97..	Fig.2	450 350h6	5 22	400 17.5 280	455 52 300	204 145	420 60	240 174	190 145	55 50	60 55	75Н7 120 75h6
