SAZ Мотор-редуктор с полым валом со шпоночным пазом.

Цену уточняйте у менеджера

Мотор-редуктор с полым валом со шпоночным пазом

Товар не в наличии

Линейка номиналов

AD-S AM-S Rs S SA SAF SAZ SF SH SHF SHF SHZ

Расшифровка номенклатуры
Схемы подключения

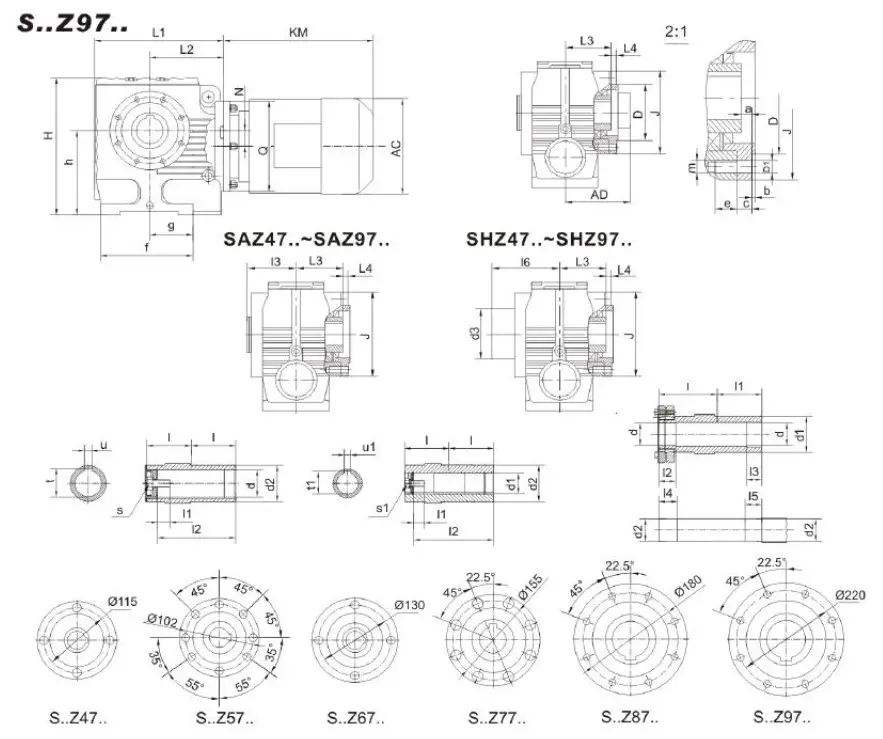

Габаритные размеры

Мотор-редуктор S67 (i=41,89) D35 IEC90B4 M3A 1.5kW 1400rpm n2=34/min, M2=355Nm, fB=1.35

S - тип редуктора
67 - габарит редуктора
i=41,89&nbsp;- передаточное отношение
D35 - диаметр выходного вала (AU - полый, D - выступающий), мм
IEC90 - обозначение входного типоразмера редуктора
B14 - исполнение фланца под электродвигатель (B5, B14)

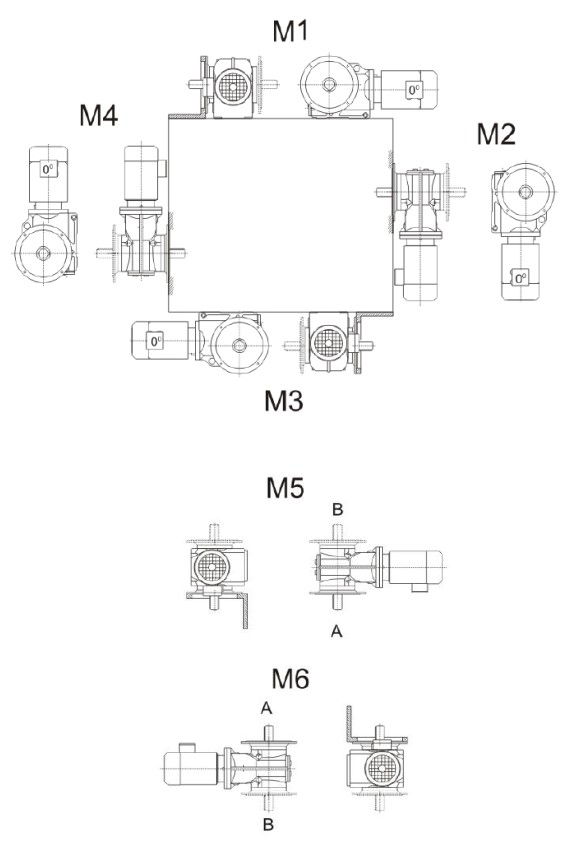

M3A - положение редуктора в пространстве
1,5kW - мощность электродвигателя
1400rpm - количество оборотов электродвигателя, об/мин

n2=34/min- количество оборотов выходного вала, об/мин
M2=355Nm- крутящий момент на выходном валу, Нм
fB=1,35- коэффициент эксплуатации

Редуктор	а ь с	е f g	h m	D D1	l	l1	l2	l3	l4	l5	l6	d	d1	d2	dЗ	u	u1	T	Т1	S	S1	H L1 L2	LЗ L7	N Q J
SAZ47.. SHZ47..	8.5 3 11	12 127 67	100 М8	95j6 9	60	17	105	63	-	-	-	ЗОН?	25Н7	45	-	8	8	33.3	28.3	М10Х25	М10Х25	179 171 96	60 8.5	8 120 130
SAZ47.. SHZ47..	8.5 3 11	12 127 67	100 М8	95j6 9	86	60	31	20	36	25	95	ЗОН?	45	30h6	75	-	-	-	-	-	-	179 171 96	60 8.5	8 120 130
SAZ57.. SHZ57..	8 3 11	12 146 73	112 М8	80j6 9	75	22	132	78	-	-	-	35Н7	30Н7	50	-	10	8	38.3	33.3	М12Х30	М10Х25	189 187 107	75 8	20 120 120
SAZ57.. SHZ57..	8 3 11	12 146 73	112 М8	80j6 9	102	75	32	20	37	25	110	35Н7	50	35h6	83	-	-	-	-	-	-	189 187 107	75 8	20 120 120
SAZ67.. SHZ67..	9.5 3.5 13	20 182 95.5	140 М12	105j6 13.5	84	29	144	87	-	-	-	45Н7	40Н7	65	-	14	12	48.8	43.3	М16Х40	М16Х40	236 242 135	84 9.5	22 160 155
SAZ67.. SHZ67..	9.5 3.5 13	20 182 95.5	140 М12	105j6 13.5	112	84	38	20	43	25	120	40Н7	65	40h6	93	-	-	-	-	-	-	236 242 135	84 9.5	22 160 155
SAZ77.. SHZ77..	14.5 4 -	18.5 204 104	180 М12	125j6 13.5	105	37	180	108	-	-	-	60Н7	50Н7	80	-	18	14	64.4	53.8	М20Х50	М16Х45	301 287 162	105 14.5	34 200 178
SAZ77.. SHZ77..	14.5 4 -	18.5 204 104	180 М12	125j6 13.5	136	105	36	30	41	35	146	50Н7	80	50h6	114	-	-	-	-	-	-	301 287 162	105 14.5	34 200 178
SAZB7.. SHZB7..	18.5 5 -	23.5 260 125	225 М16	150j6 17.5	125	36	220	128	-	-	-	70Н7	60Н7	95	-	20	18	74.9	64.4	М20Х50	М20Х50	368 340 190	125 18.5	375 250 215
SAZB7.. SHZB7..	18.5 5 -	23.5 260 125	225 М16	150j6 17.5	165	125	40	40	45	45	176	65Н7	95	65h6	157	-	-	-	-	-	-	368 340 190	125 18.5	375 250 215
SAZ97.. SHZ97..	18.5 5 -	23.5 301 140	280 М16	180j6 17.5	145	41	255	149	-	-	-	90Н7	70Н7	120	-	25	20	95.4	74.9	М24Х60	М20Х50	455 420 240	145 18.5	52 300 260
SAZ97.. SHZ97..	18.5 5 -	23.5 301 140	280 М16	180j6 17.5	190	145	55	50	60	55	204	75Н7	120	75h6	174	-	-	-	-	-	-	455 420 240	145 18.5	52 300 260

SAZ Мотор-редуктор с полым валом со шпоночным пазом.

Мотор-редуктор S67 (i=41,89) D35 IEC90B4 M3A 1.5kW 1400rpm n2=34/min, M2=355Nm, fB=1.35
