SH Мотор-редуктор с полым валом со стяжной муфтой

Мотор-редуктор с полым валом со стяжной муфтой

Мотор-редуктор с полым валом со стяжной муфтой

Цену уточняйте у менеджера

Мотор-редуктор с полым валом со стяжной муфтой

Товар не в наличии

Линейка номиналов

AD-S AM-S Rs S SA SAF SAZ SF SH SHF SHF SHZ

Расшифровка номенклатуры
Схемы подключения

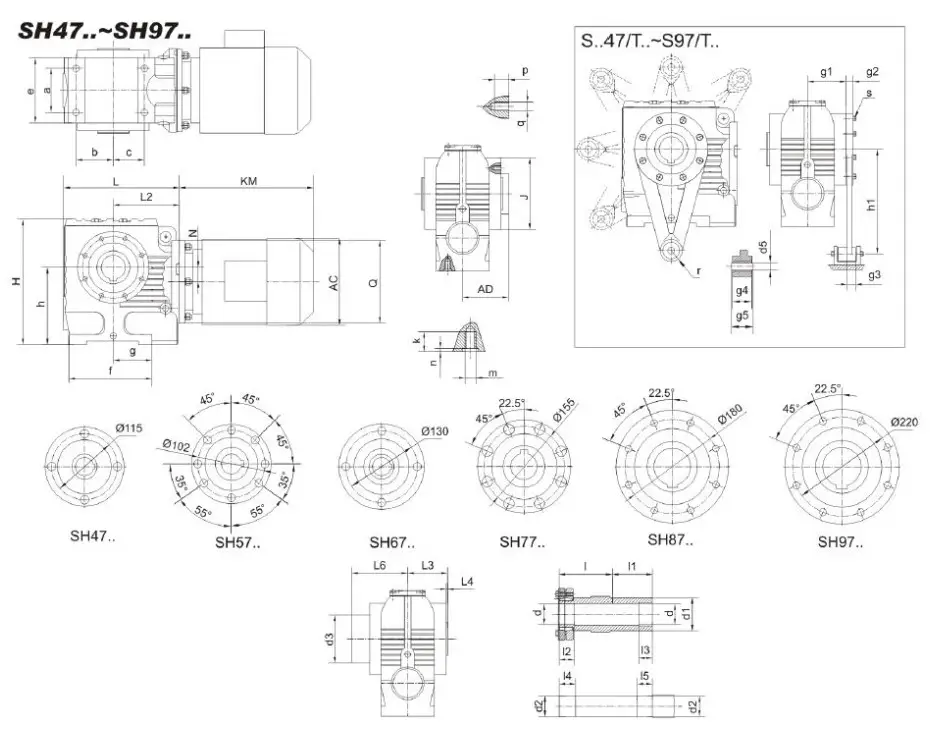

Габаритные размеры

Мотор-редуктор S67 (i=41,89) D35 IEC90B4 M3A 1.5kW 1400rpm n2=34/min, M2=355Nm, fB=1.35

S - тип редуктора
67 - габарит редуктора
i=41,89&nbsp;- передаточное отношение
D35 - диаметр выходного вала (AU - полый, D - выступающий), мм
IEC90 - обозначение входного типоразмера редуктора
B14 - исполнение фланца под электродвигатель (B5, B14)

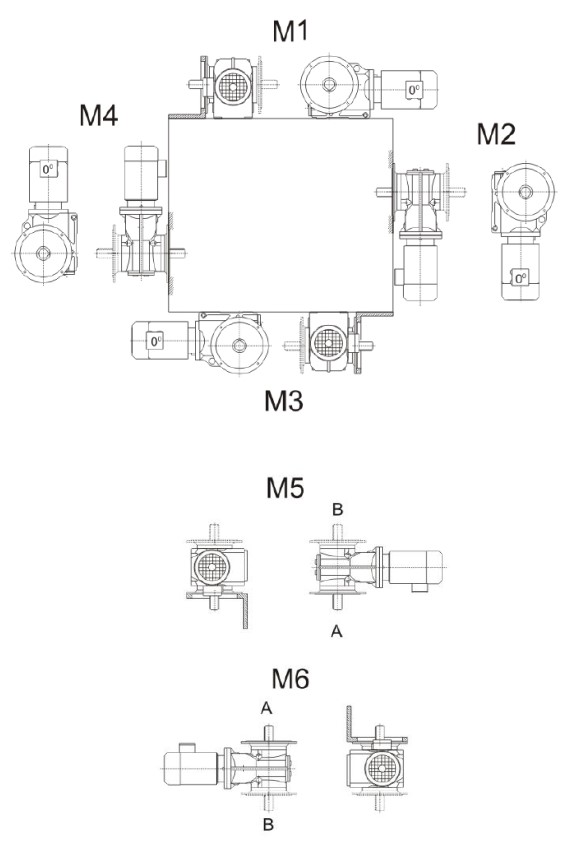

M3A - положение редуктора в пространстве
1,5kW - мощность электродвигателя
1400rpm - количество оборотов электродвигателя, об/мин

n2=34/min- количество оборотов выходного вала, об/мин
M2=355Nm- крутящий момент на выходном валу, Нм
fB=1,35- коэффициент эксплуатации

Редуктор	а b с	е f g	h	k m h		p q	Размеры полого вала						Размеры рычага			H L₁ L₂	L₃ L₄	N Q J
Редуктор	а b с	е f g	h	k m h		p q	L L₁	L₂ L₃	L₄ L₅	L₆ d	d₁ d₂	d₃	g₁ g₂ g₃	g₄ g₅ h₁	d₅ r s₃	H L₁ L₂	L₃ L₄	N Q J
SН47/Т..	60 35 52	94 127 67	100	20 М10 4	12 М8		86 60	31 20	36 25	95 30Н7	45 30h6	75	57.5 15 20.5	31 36_-0.3 13U	10.4±0.1 21 М8Х25	179 171 96	60 2.5		8 120 130
SН57/Т..	60 58.5 58.5	100 146 73	112	20 М10 4	12 М8		102 75	32 20	37 25	110 35Н7	50 35h6	83	72 15 18.5	31 36_-0.3 160	10.4±0.1 21 М8Х25	189 187 107	75 2.5		20 120 120
SН67/Т..	88 71.5 80.5	128 182 95.5	140	25 М12 5	20 М12		112 84	38 20	43 25	120 40Н7	65 40h6	93	80.5 18 19.5	31 36_-0.3 200	10.4±0.1 21 М12Х35	236 242 135	84 3.5		22 160 155
SН77/Т..	102 85 85	154 204 104	180	32 М16 6	20 М12		136 105	36 30	41 35	146 50Н7	80 50h6	114	101 18 32.5	54 60_-0.3 250	16.4±0.08 30 М12Х35	301 287 162	105 4		34 200 178
SН87/Т..	118 115 110	194 260 125	225	32 М16 6	26 М16		165 125	40 40	45 45	176 65Н7	95 65h6	157	120 24 25.5	54 60_-0.5 310	16.4±0.08 30 М16Х45	368 340 190	125 5		375 250 215
SН97/Т..	160 135 113	236 301 140	280	36 М20 6	26 М16		190 145	55 50	60 55	204 75Н7	120 75h6	174	140 26 33	72 80_-0.5 380	25±0.08 40 М16Х50	455 420 240	146 5		52 300 260
