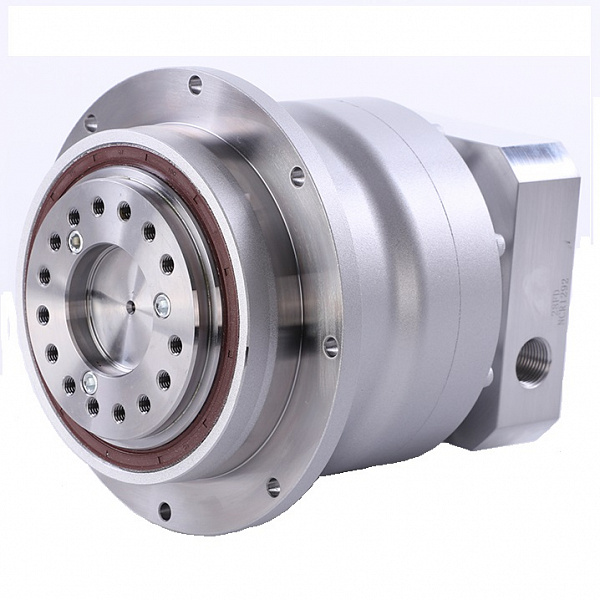

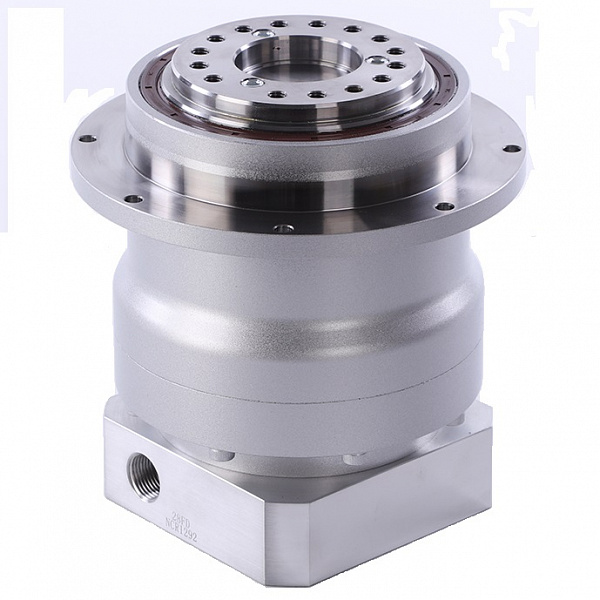

EPT-047 Планетарный редуктор EED

Цену уточняйте у менеджера

Особенности

Модель предназначена для применений с высоким уровнем аксиальных (осевых) и радиальных нагрузок на выходном валу
Модель с круглым выходным фланцем.

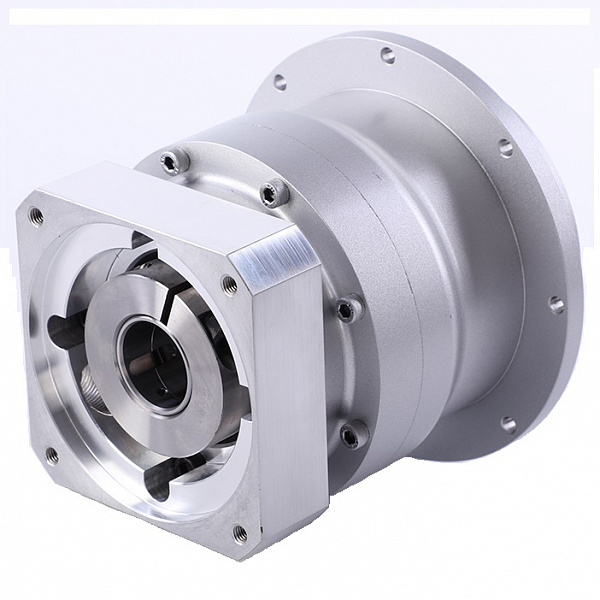

Соединение типа адаптер-втулка на входе редуктора позволяет использовать с большим количеством серводвигателей.
Применение в конструкции игольчатых роликовых подшипников без сепаратора удалось получить высокий крутящий момент
Использование высоковязкой смазки редуктора исключает применение технического обслуживания редуктора.
Смазка заправляется единожды на весь срок службы исключая протечку и позволяет функционировать устройству в любом монтажном положении.

Товар не в наличии

Линейка номиналов

EPT-047 EPT-064 EPT-090 EPT-110 EPT-140 EPT-200 EPT-255 EPT-285

Расшифровка номенклатуры

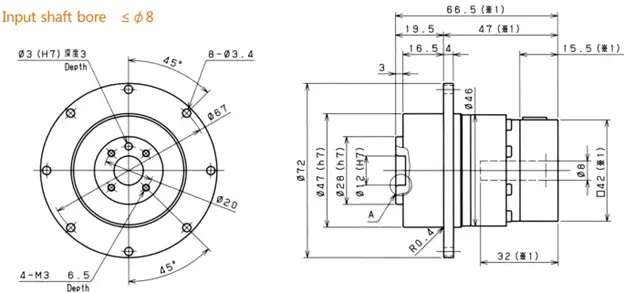

Габаритные размеры

EP T 047 7 F 3 19HB16

EP - Серия прецизионных планетарных редукторов EED
T - Наименование серии EPT
047 - Размер фланца (042, 047, 064, 090, 110, 140, 200, 255, 285)
7 - Передаточное число
- Для редукторов с размером фланца: 042, 047, 064, 090
  - Одноступенчатый: 4, 5, 6, 7, 8, 9, 10
  - Двухступенчатый: 16, 20, 25, 28, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100
- Для редукторов с размером фланца: 110, 140, 200, 255, 285
F - Выход
- K...: вал со шпонкой
- S...: гладкий вал
- F...: фланец
3- Люфт: 3...5 угловых минут
19HB16 - Код сборки

			*1	*2	*3	*4	*5	*6	*7
Размер вых. фланца	Кол.во ступеней	i	Ном. выходной крутящий момент	Макс. выходной крутящий момент	Момент аварийной остановки	Ном. входные обороты	Макс. входные обороты	Допустимая радиальная нагрузка	Допустимая аксиальная нагрузка
Размер вых. фланца	Кол.во ступеней	i	[Нм]	[Нм]	[Нм]	[об/мин]	[об/мин]	[Н]	[Н]
047	1	4	9	18	35	4000	8000	270	300
		5	9	18	35	4000	8000	300	330
		6	9	18	35	4000	8000	310	360
		7	9	18	35	4000	8000	330	390
		8	9	18	35	4000	8000	350	410
		9	6	12	30	4000	8000	360	430
		10	6	12	30	4000	8000	370	450
	2	16	9	18	35	4000	8000	440	550
		20	9	18	35	4000	8000	470	550
		25	9	18	35	4000	8000	510	550
		28	9	18	35	4000	8000	530	550
		35	9	18	35	4000	8000	570	550
		40	9	18	35	4000	8000	590	550
		45	6	12	30	4000	8000	620	550
		50	9	18	35	4000	8000	640	550
		60	9	18	35	4000	8000	680	550
		70	9	18	35	4000	8000	710	550
		80	9	18	35	4000	8000	750	550
		90	6	12	30	4000	8000	780	550
		100	6	12	30	4000	8000	800	550

*1 – При номинальных входных оборотах срок службы составляет 20 000 часов

*2 – Максимальный момент при пуске и остановке

*3 – Максимальный момент при ударной нагрузке (до 1000 раз)

*4 – Максимальное среднее количество входящих оборотов

*5 – Максимальное кратковременное количество входящих оборотов

*6 – При этой радиальной нагрузке и номинальных входящих оборотах срок службы составляет 20 000 часов (при приложении силы к центру выходного вала и отсутствии аксиальной нагрузки)

*7 - При этой аксиальной нагрузке и номинальных входящих оборотах срок службы составляет 20 000 часов (при приложении силы к выходному подшипнику и отсутствии радиальной нагрузки)

			*8	*9	*10
Размер вых. фланца	Кол.во ступеней	i	Макс. радиальная нагрузка	Макс. аксиальная нагрузка	Вес	Момент инерции (≤ Ø8мм)	Момент инерции (≤ Ø14мм)
Размер вых. фланца	Кол.во ступеней	i	[Н]	[Н]	[кг]	[кгсм2]	[кгсм2]
047	1	4	1100	550	0.7	0.052	0.090
		5	1100	550		0.043	0.081
		6	1100	550		0.038	0.077
		7	1100	550		0.036	0.074
		8	1100	550		0.034	0.072
		9	1100	550		0.033	0.071
		10	1100	550		0.032	0.071
	2	16	1100	550	0.8	0.039	-
		20	1100	550		0.035	-
		25	1100	550		0.034	-
		28	1100	550		0.038	-
		35	1100	550		0.034	-
		40	1100	550		0.030	-
		45	1100	550		0.034	-
		50	1100	550		0.030	-
		60	1100	550		0.030	-
		70	1100	550		0.030	-
		80	1100	550		0.030	-
		90	1100	550		0.030	-
		100	1100	550		0.030	-
