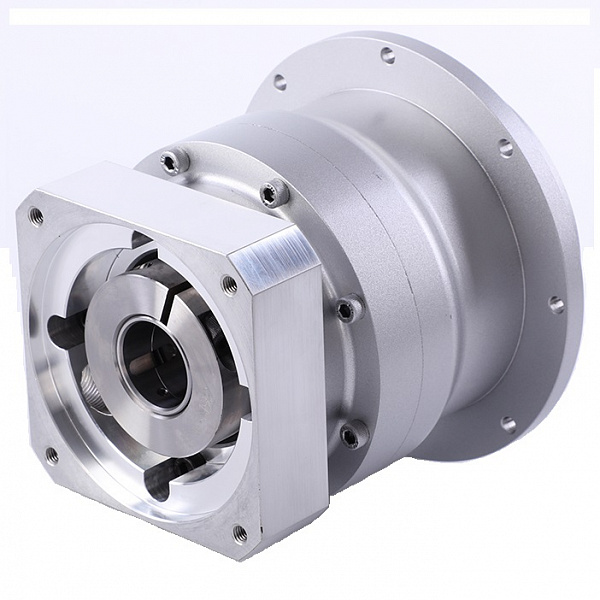

EPT-200 Планетарный редуктор EED

Цену уточняйте у менеджера

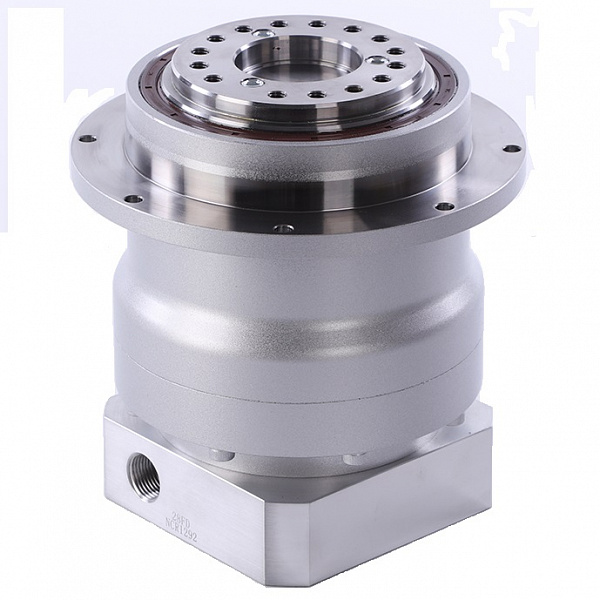

Особенности

Модель предназначена для применений с высоким уровнем аксиальных (осевых) и радиальных нагрузок на выходном валу
Модель с круглым выходным фланцем.
Соединение типа адаптер-втулка на входе редуктора позволяет использовать с большим количеством серводвигателей.
Применение в конструкции игольчатых роликовых подшипников без сепаратора удалось получить высокий крутящий момент
Использование высоковязкой смазки редуктора исключает применение технического обслуживания редуктора.
Смазка заправляется единожды на весь срок службы исключая протечку и позволяет функционировать устройству в любом монтажном положении.

Товар не в наличии

Линейка номиналов

EPT-047 EPT-064 EPT-090 EPT-110 EPT-140 EPT-200 EPT-255 EPT-285

Расшифровка номенклатуры
Габаритные размеры

EP T 047 7 F 3 19HB16

EP - Серия прецизионных планетарных редукторов EED
T - Наименование серии EPT
047 - Размер фланца (042, 047, 064, 090, 110, 140, 200, 255, 285)
7 - Передаточное число
- Для редукторов с размером фланца: 042, 047, 064, 090
  - Одноступенчатый: 4, 5, 6, 7, 8, 9, 10
  - Двухступенчатый: 16, 20, 25, 28, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100
- Для редукторов с размером фланца: 110, 140, 200, 255, 285
F - Выход
- K...: вал со шпонкой
- S...: гладкий вал
- F...: фланец
3- Люфт: 3...5 угловых минут
19HB16 - Код сборки

			*1	*2	*3	*4	*5	*6	*7
Размер вых. фланца	Кол-во ступеней	i	Ном. выходной крутящий момент	Макс. выходной крутящий момент	Момент аварийной остановки	Ном. входные обороты	Макс. входные обороты	Допустимая радиальная нагрузка	Допустимая аксиальная нагрузка
Размер вых. фланца	Кол-во ступеней	i	[Нм]	[Нм]	[Нм]	[об/мин]	[об/мин]	[Н]	[Н]
200	1	4	750	1400	2750	1500	3000	18000	12000
		5	750	1400	2750	1500	3000	19000	13000
		7	750	1400	2750	1500	3000	21000	14000
		10	500	970	2200	1500	3000	23000	16000
	2	16	750	1400	2750	1500	3000	27000	18000
		20	750	1400	2750	1500	3000	28000	19000
		25	750	1400	2750	1500	3000	30000	21000
		28	750	1400	2750	1500	3000	31000	21000
		35	750	1400	2750	1500	3000	34000	23000
		40	750	1400	2750	1500	3000	35000	24000
		50	750	1400	2750	1500	3000	37000	25000
		70	750	1400	2750	1500	3000	40000	28000
		100	500	970	2200	1500	3000	40000	30000

*1 – При номинальных входных оборотах срок службы составляет 20 000 часов

*2 – Максимальный момент при пуске и остановке

*3 – Максимальный момент при ударной нагрузке (до 1000 раз)

*4 – Максимальное среднее количество входящих оборотов

*5 – Максимальное кратковременное количество входящих оборотов

*6 – При этой радиальной нагрузке и номинальных входящих оборотах срок службы составляет 20 000 часов (при приложении силы к центру выходного вала и отсутствии аксиальной нагрузки)

*7 - При этой аксиальной нагрузке и номинальных входящих оборотах срок службы составляет 20 000 часов (при приложении силы к выходному подшипнику и отсутствии радиальной нагрузки)

			*8	*9	*10
Размер вых. фланца	Кол-во ступеней	i	Макс. радиальная нагрузка	Макс. аксиальная нагрузка	Вес	Момент инерции (≤ Ø28мм)	Момент инерции (≤ Ø38мм)	Момент инерции (≤ Ø48мм)	Момент инерции (≤ Ø65мм)
Размер вых. фланца	Кол-во ступеней	i	[Н]	[Н]	[кг]	[кгсм2]	[кгсм2]	[кгсм2]	[кгсм2]
200	1	4	40000	30000	42	-	54	76	140
		5	40000	30000		-	39	61	120
		7	40000	30000		-	25	47	110
		10	40000	30000		-	18	40	100
	2	16	40000	30000	43	19	21	43	-
		20	40000	30000		9.4	17	39	-
		25	40000	30000		8.8	16	38	-
		28	40000	30000		11	19	41	-
		35	40000	30000		8.2	16	38	-
		40	40000	30000		4.4	12	34	-
		50	40000	30000		4.2	12	34	-
		70	40000	30000		4.1	12	34	-
		100	40000	30000		4.0	12	34	-

*8 – Максимальная радиальная нагрузка, которую может выдержать редуктор

*9 - Максимальная аксиальная нагрузка, которую может выдержать редуктор

*10 – Вес изделия может незначительно различаться от изделия к изделию

Одноступенчатый

Двухступенчатый

*1 – Длина будет различаться в зависимости от присоединяемого двигателя

*2 – Для соединения с двигателем применяется втулка

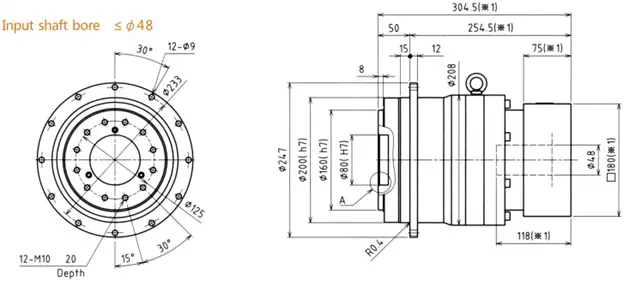

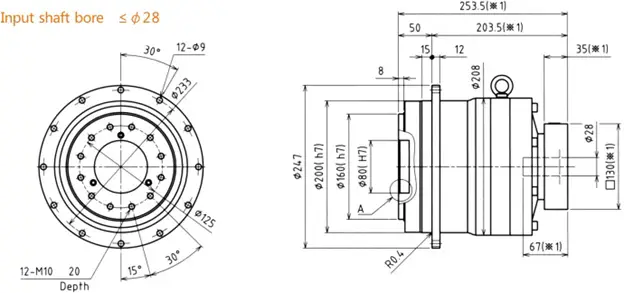

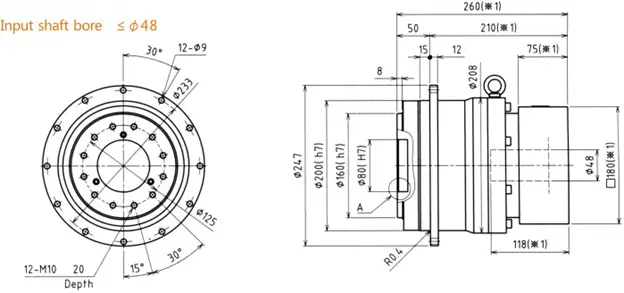

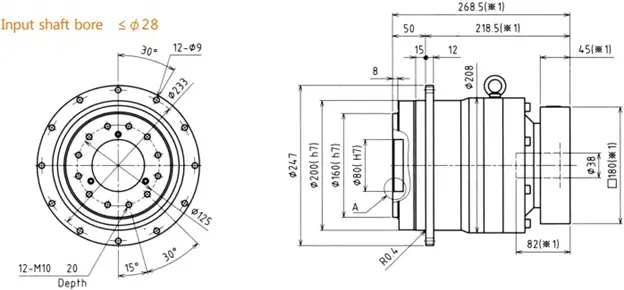

Размеры присоединительных фланцев

Код модели редуктора	## - Код входного фланца	Одноступенчатый					Двухступенчатый
Код модели редуктора	## - Код входного фланца	L1	L2	L3	L4	L5	L1	L2	L3	L4	L5
EPT-200-□-□-28## (Входное отверстие ≤ Ø28)	FA FB FC	/	/	/	/	/	253.5	203.5	□100	35	67
	GA GB GC GD GE GF GG	/	/	/	/	/	253.5	203.5	□115	35	67
	HA HC HD	/	/	/	/	/	253.5	203.5	□130	35	67
	HB	/	/	/	/	/	263.5	213.5	□130	45	77
	JA JB JC	/	/	/	/	/	253.5	203.5	□150	35	67
	KA KB	/	/	/	/	/	253.5	203.5	□180	35	67
	KD	/	/	/	/	/	263.5	213.5	□180	45	77
	LA	/	/	/	/	/	253.5	203.5	□200	35	67
	MA	/	/	/	/	/	253.5	203.5	□220	35	67
EPT-200-□-□-38## (Входное отверстие ≤ Ø38)	HA	224	174	□130	45	82	268.5	218.5	□130	45	82
	HB	219	169	□130	40	77	263.5	213.5	□130	40	77
	JA	224	174	□150	45	82	268.5	218.5	□150	45	82
	KA KB KC	224	174	□180	45	82	268.5	218.5	□180	45	82
	LA	224	174	□200	45	82	268.5	218.5	□200	45	82
	LB	234	184	□200	55	92	278.5	228.5	□200	55	92
	MA MB	224	174	□220	45	82	268.5	218.5	□220	45	82
	NA	224	174	□250	45	82	268.5	218.5	□250	45	82
EPT-200-□-□-48## (Входное отверстие ≤ Ø48	KB KC	240	190	□180	55	98	284.5	234.5	□180	55	98
	KA	260	210	□180	75	118	304.5	254.5	□180	75	118
	LA	240	190	□200	55	98	284.5	234.5	□200	55	98
	MA	240	190	□220	55	98	284.5	234.5	□220	55	98
	MB	260	210	□220	75	118	304.5	254.5	□220	75	118
	NA	260	210	□250	75	118	304.5	254.5	□250	75	118
	PA	260	210	□280	75	118	304.5	254.5	□280	75	118
EPT-200-□-□-65## (Входное отверстие ≤ Ø65	MA MB MC MD	271.5	221.5	□220	80	122	/	/	/	/	/
	NA	271.5	221.5	□250	80	122	/	/	/	/	/
	PA	291.5	241.5	□280	100	142	/	/	/	/	/
	PB	301.5	251.5	□280	110	152	/	/	/	/	/
	QA	291.5	241.5	□320	100	142	/	/	/	/	/

*1 – Одноступенчатые редукторы обладают передаточным числом i= 4-10, двухступенчатые i= 16-100
