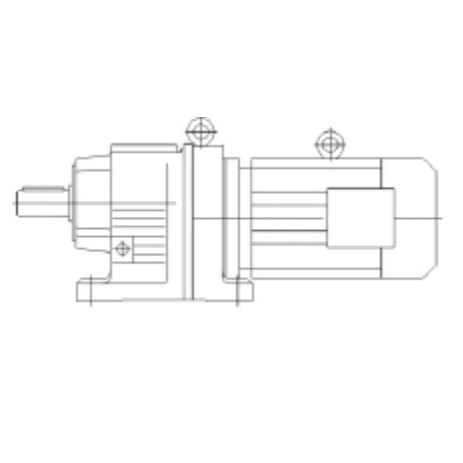

R Мотор-редуктор на лапах

Таблица вариантов редукторов*

Типоразмер	Число ступеней редуктора	Число оборотов выходного вала n2 [мин-1]	Передаточное отношение i	Номинальный крутящий момент на выходном валу М2 [Нм]	Выходной вал D2, мм	Аксессуары
R17	2 ступени	55 - 366	3,8 - 25,3	48 - 85	20,0
R17	3 ступени	17 - 58	24 - 81	85	20,0
R27	2 ступени	49 - 415	3,37 - 28,3	79 - 130	25,0	AD2
R27	3 ступени	10 - 57	14,4 - 135	130	25,0	AD1, AD2
R37	2 ступени	49 - 411	3,4 - 28,3	112 - 200	25,0	AD2
R37	3 ступени	10 - 57	24,2 - 134,8	200	25,0	AD1, AD2
R47	2 ступени	41 - 366	3,8 - 33,7	144 - 300	30,0	AD2, AD3
R47	3 ступени	7,9 - 59	23,5 - 176,8	300	30,0	AD2
R57	2 ступени	53 - 319	4,3 - 26,3	280 - 450	35,0	AD2, AD3
R57	3 ступени	7,5 - 52	26,9 - 186,8	450	35,0	AD2
R67	2 ступени	50 - 326	4,2 - 28,1	270 - 540	35,0	AD2, AD3
R67	3 ступени	7,0 - 49	28,8 - 199	520 - 600	35,0	AD2
R77	2 ступени	60 - 267	5,3 - 23,3	510 - 820	40,0	AD3, AD4
R77	3 ступени	7,2 - 55	25,2 - 195,2	780 - 820	40,0	AD2
R87	2 ступени	41 - 254	5,3 - 34,4	910 - 1550	50,0	AD3, AD4, AD5
R87	3 ступени	5,7 - 50	27,8 - 246,5	1550	50,0	AD2, AD3
R97	2 ступени	44 - 311	4,5 - 32	1630 - 2560	60,0	AD4, AD5, AD6
R97	2 ступени	4,8 - 51	27,5 - 289,7	2670 - 3000	60,0	AD3, AD4
R107	2 ступени	45 - 285	4,9 - 30,7	2900 - 4300	70,0	AD4, AD5
R107	3 ступени	5,6 - 47	29,4 - 251,1	4300	70,0	AD3, AD4
R137	2 ступени	47 - 272	5,1 - 29,5	4600 - 8000	90,0	AD6, AD7
R137	3 ступени	6,3 - 50	27,8 - 222,6	7680 - 8000	90,0	AD4, AD5
R147	2 ступени	68 - 280	5 - 20,4	8670 - 12000	110,0	AD8
R147	3 ступени	8,6 - 58	24,9 - 168,8	11900 - 13000	110,0	AD4, AD5, AD6, AD7
R167	2 ступени	30 - 137	10,2 - 46	7000 - 17000	120,0	AD5, AD6, AD8
R167	3 ступени	6,1 - 59	23,7 - 229,7	18000	120,0	AD5, AD6, AD7, AD8

Все расчеты предоставлены для числа оборотов входного вала N1 = 1400 об/мин

R27 (i=8.16) D25 IEC80B14 M1 0.55kW , 1400rmp, n2=167/min, M2=32Nm, fB=3.7

R - тип редуктора
27 - габарит редуктора
i=8.16 - передаточное отношение
D25 - диаметр выходного вала, мм
IEC80 - обозначение входного типоразмера редуктора
B14 - исполнение фланца под электродвигатель (B5, B14)
M1 - положение редуктора в пространстве
0.55kW - мощность электродвигателя
1400rmp - количество оборотов электродвигателя, об/мин

n2=167/min - количество оборотов выходного вала, об/мин
M2=32Nm - крутящий момент на выходном валу, Нм
fB=3.7 - коэффициент эксплуатации

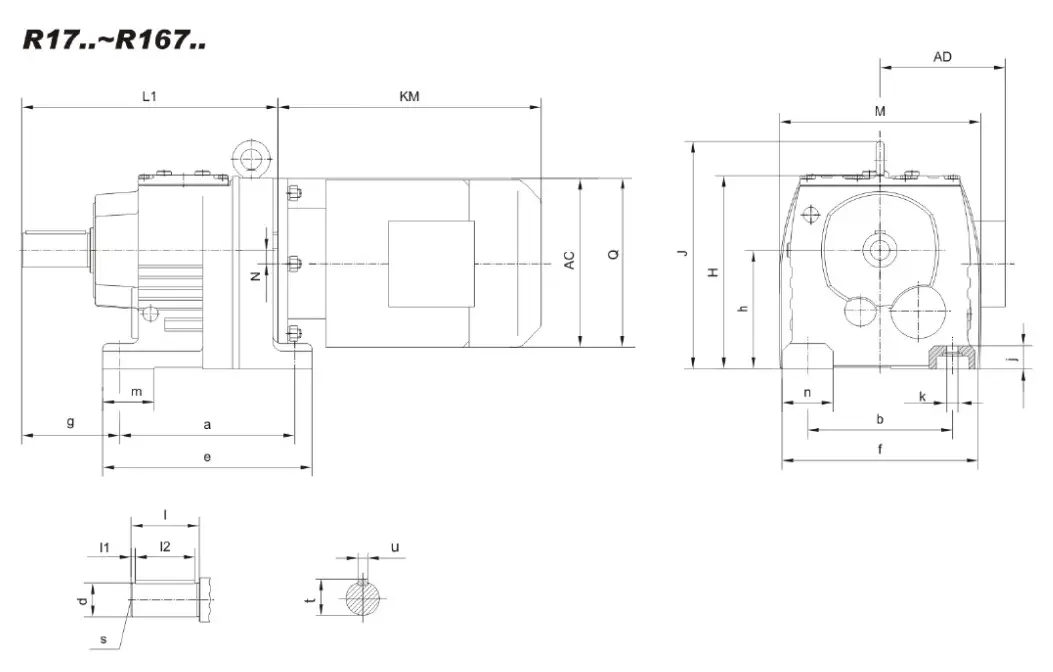

Типоразмер	a, мм	b, мм	e, мм	f, мм	g, мм	h, мм	j, мм	k, мм	m, мм	n, мм	d, мм	l, мм	l1, мм	l2, мм	s, мм	t, мм	u, мм	H, мм	J, мм	L1, мм	L2, мм	L, мм	M, мм	N, мм	Q, мм
R17	110	110	131	135	58	75(-0,5)	12	9	28	25	20	40	4	32	М6	22,5	6	134	/	207	215		140	0	/
R27	130	110	152	145	75	90(-0,5)	18	9	27	32	25	50	3,5	40	М10	28	8	147	/	193	199		151	3,4	120
R37	130	110	160	145	75	90(-0,5)	18	9	40	35	25	50	3,5	40	М10	28	8	151	/	201	207		145	10,1	120
R47	165	135	195	170	90	115(-0,5)	24	13,5	50	42	30	60	3,5	50	М10	33	8	187	/	235	235		178	14	160
R57	165	135	200	190	100	115(-0,5)	24	13,5	60	55	35	70	7	56	М12	38	10	187	/	257	257		202	11,2	160
R67	195	150	235	210	100	130(-0,5)	30	14	60	60	35	70	7	56	М12	38	10	212	243	280	280		215	20,7	160
R77	205	170	245	230	115	140(-0,5)	30	17,5	60	90	40	80	5	70	М16	43	12	228	269	300	300		235	15,9	200
R87	260	215	310	290	140	180(-0,5)	45	17,5	90	75	50	100	10	80	М16	53,5	14	295	345	372	372		297	12,6	250
R97	310	250	365	340	160	225(-0,5)	55	22	100	90	60	120	5	110	М20	64	18	368	418			440	348	10,2	300
R107	370	290	440	400	185	250(-0,5)	65	26	125	110	70	140	7,5	125	М20	74,5	20	408	475			495	409	20,4	350
R137	410	340	490	450	220	315(-1)	70	33	130	110	90	170	5	160	М24	95	25	495	562			589	458	25,1	400
R147	500	380	590	530	260	355(-1)	80	39	150	150	110	210	15	180	М24	116	28	565	637			695	540	33,4	450
R167	580	500	670	660	270	425(-1)	100	39	160	160	120	210	5	200	М24	127	32	675	749			790	670	59,9	550
