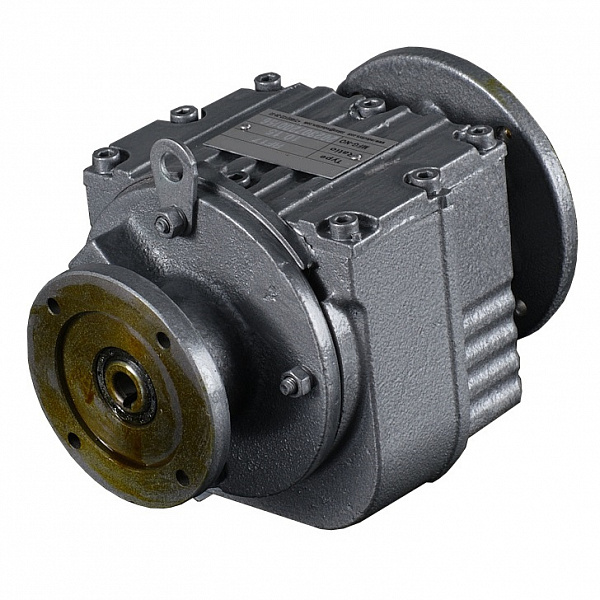

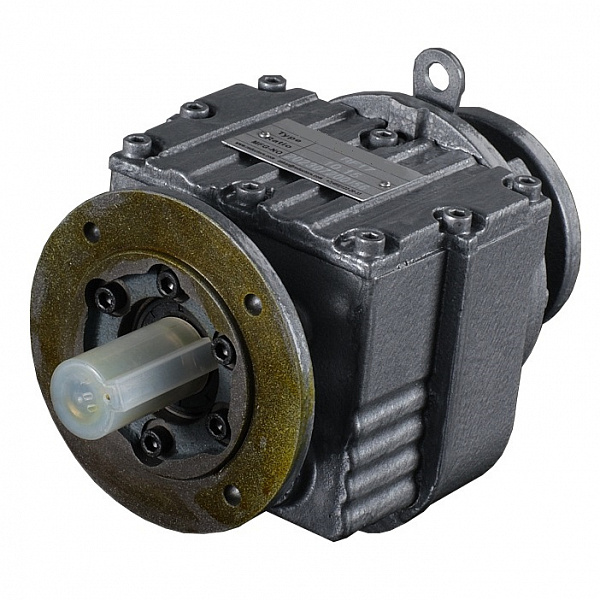

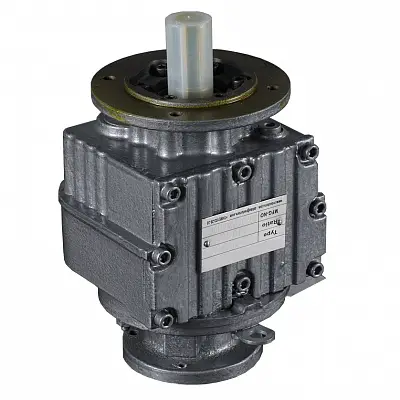

RF Мотор-редуктор с выходным фланцем без лап

Таблица вариантов редукторов*

Типоразмер	Число ступеней редуктора	Число оборотов выходного вала n2 [мин-1]	Передаточное отношение i	Номинальный крутящий момент на выходном валу М2 [Нм]	Выходной вал D2, мм
RF17	2 ступени	55 - 366	3,8 - 25,3	48 - 85	20,0
RF17	3 ступени	17 - 58	24 - 81	85	20,0
RF27	2 ступени	49 - 415	3,37 - 28,3	79 - 130	25,0
RF27	3 ступени	10 - 57	14,4 - 135	130	25,0
RF37	2 ступени	49 - 411	3,4 - 28,3	112 - 200	25,0
RF37	3 ступени	10 - 57	24,2 - 134,8	200	25,0
RF47	2 ступени	41 - 366	3,8 - 33,7	144 - 300	30,0
RF47	3 ступени	7,9 - 59	23,5 - 176,8	300	30,0
RF57	2 ступени	53 - 319	4,3 - 26,3	280 - 450	35,0
RF57	3 ступени	7,5 - 52	26,9 - 186,8	450	35,0
RF67	2 ступени	50 - 326	4,2 - 28,1	270 - 540	35,0
RF67	3 ступени	7,0 - 49	28,8 - 199	520 - 600	35,0
RF77	2 ступени	60 - 267	5,3 - 23,3	510 - 820	40,0
RF77	3 ступени	7,2 - 55	25,2 - 195,2	780 - 820	40,0
RF87	2 ступени	41 - 254	5,3 - 34,4	910 - 1550	50,0
RF87	3 ступени	5,7 - 50	27,8 - 246,5	1550	50,0
RF97	2 ступени	44 - 311	4,5 - 32	1630 - 2560	60,0
RF97	2 ступени	4,8 - 51	27,5 - 289,7	2670 - 3000	60,0
RF107	2 ступени	45 - 285	4,9 - 30,7	2900 - 4300	70,0
RF107	3 ступени	5,6 - 47	29,4 - 251,1	4300	70,0
RF137	2 ступени	47 - 272	5,1 - 29,5	4600 - 8000	90,0
RF137	3 ступени	6,3 - 50	27,8 - 222,6	7680 - 8000	90,0
RF147	2 ступени	68 - 280	5 - 20,4	8670 - 12000	110,0
RF147	3 ступени	8,6 - 58	24,9 - 168,8	11900 - 13000	110,0
RF167	2 ступени	30 - 137	10,2 - 46	7000 - 17000	120,0
RF167	3 ступени	6,1 - 59	23,7 - 229,7	18000	120,0

Все расчеты предоставлены для числа оборотов входного вала N1 = 1400 об/мин

R27 (i=8.16) D25 IEC80B14 M1 0.55kW , 1400rmp, n2=167/min, M2=32Nm, fB=3.7

R - тип редуктора
27 - габарит редуктора
i=8.16 - передаточное отношение
D25 - диаметр выходного вала, мм
IEC80 - обозначение входного типоразмера редуктора
B14 - исполнение фланца под электродвигатель (B5, B14)
M1 - положение редуктора в пространстве
0.55kW - мощность электродвигателя
1400rmp - количество оборотов электродвигателя, об/мин

n2=167/min - количество оборотов выходного вала, об/мин
M2=32Nm - крутящий момент на выходном валу, Нм
fB=3.7 - коэффициент эксплуатации

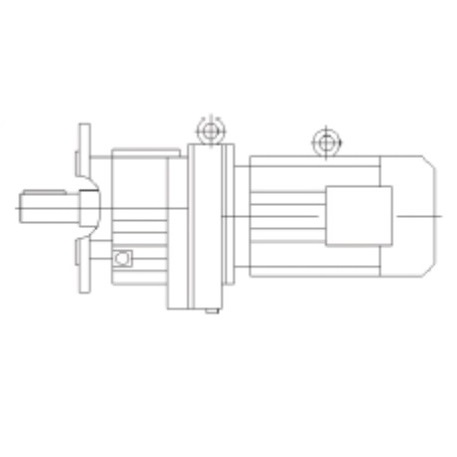

Типоразмер	Фланец	a, a2, a3, мм	b, b2, b3, мм	c, c2, c3, мм	e, e2, e3, мм	f, f2, f3, мм	g, g2, g3, мм	H, J, K, мм	L, N, M, мм	Q, мм	Размеры ВАЛА
											d, мм	l, мм	l1, l2, мм	s, мм	t, u, мм
RF17	Fig.1	120 140 /	80 95 /	3 3 /	8 9 /	110 115 /	6,5 8,5 /	76 130 /	215 59 /	/	20	40	4 32	М6	22,5 6
RF27	Fig.1	120 140 160	80 95 110	3 3 3,5	8 9 10	110 115 130	6,5 8,5 8,5	92 142 /	199 57 3,4	120	25	50	3,5 40	М10	28 8
RF37	Fig.1	120 160 200	80 110 130	3 3,5 3,5	8 10 12	100 130 165	6,6 9 11	94 161 /	207 61 10,1	120	25	50	3,5 40	М10	28 8
RF47	Fig.1	140 160 200	95 110 130	3 3,5 3,5	10 10 12	115 130 165	9 9 11	118 178 /	235 72 14	160	30	60	3,5 50	М10	33 8
RF57	Fig.1	160 200 250	110 130 180	3,5 3,5 4	10 12 15	130 165 215	9 11 13,5	121 202 /	257 72 11,2	160	35	70	7 56	М12	38 10
RF67	Fig.1	200 250 /	130 180 /	3,5 4 /	12 15 /	165 215 /	11 13,5 /	134 215 113	280 82 20,7	160	35	70	7 56	М12	38 10
RF77	Fig.1	250 300 /	180 230 /	4 4 /	15 18,5 /	215 265 /	13,5 13,5 /	144 235 129	300 88 15,9	200	40	80	5 70	М16	43 12
RF87	Fig.1	300 350 /	230 250 /	4 5 /	16 18 /	265 300 /	13,5 17,5 /	184 297 165	372 115 12,6	250	50	100	10 80	М16	53,5 14
RF97	Fig.1 Fig.2	350 450 /	250 350 /	5 5 /	18 22 /	300 400 /	17,5 17,5 /	230 348 193	440 144 10,2	300	60	120	5 110	М20	64 18
RF107	Fig.1 Fig.2	350 450 /	250 350 /	5 5 /	20 22 /	300 400 /	17,5 17,5 /	255 409 224	495 158 20,4	350	70	140	7,5 125	М20	74,5 20
RF137	Fig.2	450 550 /	350 450 /	5 5 /	22 25 /	400 500 /	17,5 17,5 /	320 458 247	589 180 25,1	400	90	170	5 160	М24	95 25
RF147	Fig.2	450 550 /	350 450 /	5 5 /	22 25 /	400 500 /	17,5 17,5 /	361 540 285	695 210 33,4	450	110	210	15 180	М24	116 28
RF167	Fig.2	550 660 /	450 550 /	5 6 /	25 28 /	500 600 /	17,5 22 /	430 670 324	790 250 59,9	550	120	210	5 200	М24	127 32
