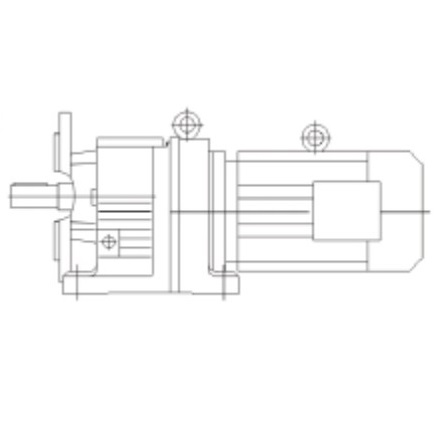

R..F Мотор-редуктор с выходным фланцем на лапах

Таблица вариантов редукторов*

Типоразмер	Число ступеней редуктора	Число оборотов выходного вала n2 [мин-1]	Передаточное отношение i	Номинальный крутящий момент на выходном валу М2 [Нм]	Выходной вал D2, мм	Вес, кг
R17F	2 ступени	55 - 366	3,8 - 25,3	48 - 85	20,0
R17F	3 ступени	17 - 58	24 - 81	85	20,0
R27F	2 ступени	49 - 415	3,37 - 28,3	79 - 130	25,0	4
R27F	3 ступени	10 - 57	14,4 - 135	130	25,0	4
R37F	2 ступени	49 - 411	3,4 - 28,3	112 - 200	25,0	12
R37F	3 ступени	10 - 57	24,2 - 134,8	200	25,0	12
R47F	2 ступени	41 - 366	3,8 - 33,7	144 - 300	30,0	14
R47F	3 ступени	7,9 - 59	23,5 - 176,8	300	30,0	14
R57F	2 ступени	53 - 319	4,3 - 26,3	280 - 450	35,0	24
R57F	3 ступени	7,5 - 52	26,9 - 186,8	450	35,0	24
R67F	2 ступени	50 - 326	4,2 - 28,1	270 - 540	35,0	29
R67F	3 ступени	7,0 - 49	28,8 - 199	520 - 600	35,0	29
R77F	2 ступени	60 - 267	5,3 - 23,3	510 - 820	40,0	36
R77F	3 ступени	7,2 - 55	25,2 - 195,2	780 - 820	40,0	36
R87F	2 ступени	41 - 254	5,3 - 34,4	910 - 1550	50,0	63
R87F	3 ступени	5,7 - 50	27,8 - 246,5	1550	50,0	63
R97F	2 ступени	44 - 311	4,5 - 32	1630 - 2560	60,0	118
R97F	2 ступени	4,8 - 51	27,5 - 289,7	2670 - 3000	60,0	118

*Все расчеты предоставлены для числа оборотов входного вала N1 = 1400 об/мин

R27 (i=8.16) D25 IEC80B14 M1 0.55kW , 1400rmp, n2=167/min, M2=32Nm, fB=3.7

R - тип редуктора
27 - габарит редуктора
i=8.16 - передаточное отношение
D25 - диаметр выходного вала, мм
IEC80 - обозначение входного типоразмера редуктора
B14 - исполнение фланца под электродвигатель (B5, B14)
M1 - положение редуктора в пространстве
0.55kW - мощность электродвигателя
1400rmp - количество оборотов электродвигателя, об/мин

n2=167/min - количество оборотов выходного вала, об/мин
M2=32Nm - крутящий момент на выходном валу, Нм
fB=3.7 - коэффициент эксплуатации

Типоразмер	a, b, мм	e, f, мм	g, мм	h, мм	j, мм	k, мм	m, n, мм	Размеры Вала					Размер Фланца					H, мм	J, мм	L1, мм	L2, мм	M, мм	N, мм	Q, мм
								d, мм	l, мм	l1, l2 мм	s, мм	t, u, мм	p, q, мм	l3, мм	l4, мм	l5, l6, мм	v, w, м
R17F	110 110	131 135	58	75(-0,5)	12	9	28 25	20	40	4 32	М6	22,5 6	120 80	40	66	3 8	6,5 100	134	/	207	215	140	0	/
R27F	130 110	152 145	75	90(-0,5)	18	9	27 32	25	50	3,5 40	М10	28 8	120 80	50	81	3 8	6,5 100	147	/	193	199	151	3,4	120
R37F	130 110	160 145	75	90(-0,5)	18	9	40 35	25	50	3,5 40	М10	28 8	120 80	50	81	3 8	6,6 100	151	/	201	207	145	10,1	120
R47F	165 135	195 170	90	115(-0,5)	24	13,5	50 42	30	60	3,5 50	М10	33 8	140 95	60	90	3 10	9 115	187	/	235	235	178	14	160
R57F	165 135	200 190	100	115(-0,5)	24	13,5	60 55	35	70	7 56	М12	38 10	160 110	70	100	3,5 10	9 130	187	/	257	257	202	11,2	160
R67F	195 150	235 210	100	130(-0,5)	30	14	60 60	35	70	7 56	М12	38 10	200 130	70	100	3,5 12	11 165	212	243	280	280	215	20,7	160
R77F	205 170	245 230	115	140(-0,5)	30	17,5	60 90	40	80	5 70	М16	43 12	250 180	80	115	4 15	13,5 215	228	269	300	300	235	15,9	200
R87F	260 215	310 290	140	180(-0,5)	45	17,5	90 75	50	100	10 80	М16	53,5 14	300 230	100	140	4 16	13,5 255	295	345	372	372	297	12,6	250
