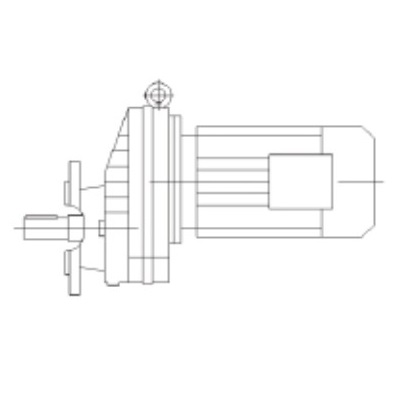

Таблица вариантов редукторов*
Типоразмер
|
Число ступеней
редуктора
|
Число оборотов
выходного вала
n2 [мин-1]
|
Передаточное
отношение
i
|
Номинальный крутящий момент
на выходном валу
М2 [Нм]
|
Выходной вал
D2, мм
|
Вес,
кг
|
|
RXF57
|
1
|
255 - 1075
|
1,3 - 5,5
|
36 - 69
|
20,0
|
11
|
|

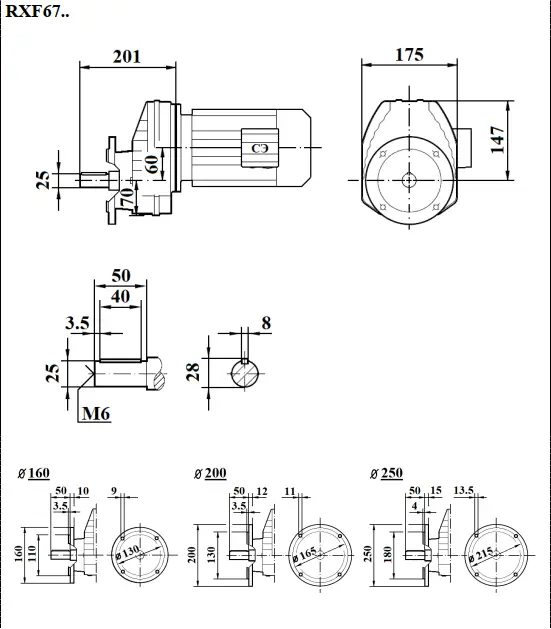

RXF67
|
1
|
231 - 1000
|
1,4 - 6,07
|
43 - 134
|
25,0
|
16
|
|

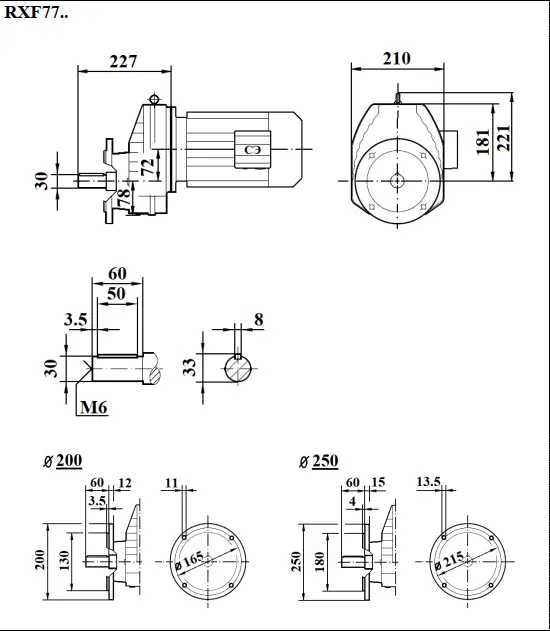

RXF77
|
1
|
175 - 986
|
1,42 - 8
|
53 - 215
|
30,0
|
24
|
|
RXF87
|
1
|
162 - 1005
|
1,3 - 8,6
|
139 - 405
|
40,0
|
40
|
|
RXF97
|
1
|
170 - 986
|
1,4 - 8,2
|
225 - 595
|
50,0
|
66
|
|

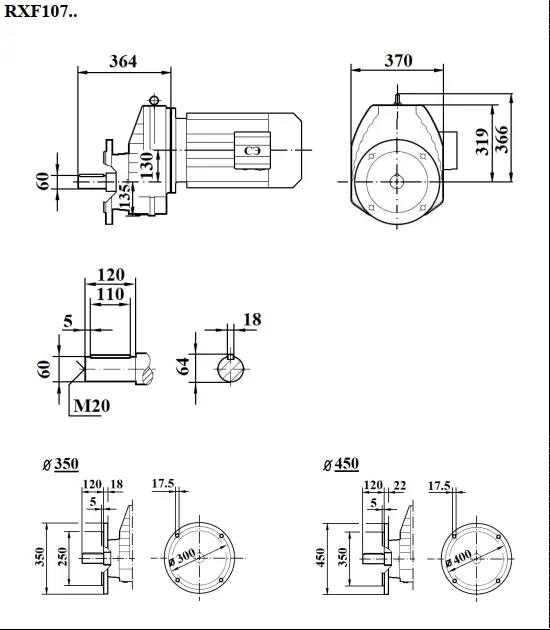

RXF107
|
1
|
211 - 972
|
1,4 - 606
|
455 - 830
|
60,0
|
103
|
Все расчеты предоставлены для числа оборотов входного вала N1 = 1400 об/мин
R27 (i=8.16) D25 IEC80B14 M1 0.55kW , 1400rmp, n2=167/min, M2=32Nm, fB=3.7
R - тип редуктора
27 - габарит редуктора
i=8.16 - передаточное отношение
D25 - диаметр выходного вала, мм
IEC80 - обозначение входного типоразмера редуктора
B14 - исполнение фланца под электродвигатель (B5, B14)
M1 - положение редуктора в пространстве
0.55kW - мощность электродвигателя
1400rmp - количество оборотов электродвигателя, об/мин
n2=167/min - количество оборотов выходного вала, об/мин
M2=32Nm - крутящий момент на выходном валу, Нм
fB=3.7 - коэффициент эксплуатации
